Zabbix

告警配置

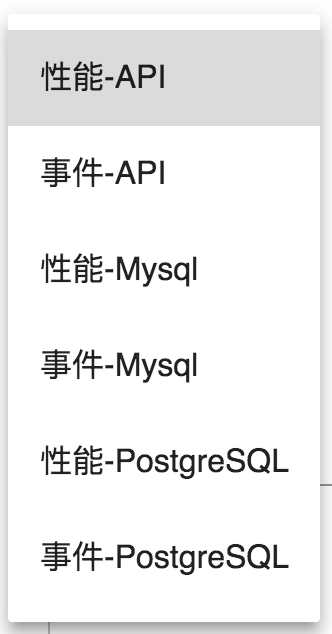

按数据库类型在页面选择 事件-Mysql或事件-PostgreSQL，以事件-Mysql为例，如下图所示。

属性配置

• 名称：输入DIP实例名称。
• 宿主机：列表中任选其一，DIP实例将在选中的宿主机上运行。

IN配置

• 数据库类型：填默认的MySQL
• 主机：Zabbix库的主机IP
• 端口：Zabbix库占用的端口
• 数据库名：Zabbix库的名称
• 用户名：连接zabbix数据库的用户名
• 密码：连接zabbix数据库的密码
• 查询SQL：查询zabbix告警所需的sql，由zabbix厂商提供

  SELECT h.host as node_name,ev.objectid as object_id,IF(tg.priority!=0, tg.priority, 3) as severity, itm.name as kpi_name, itm.key_ as kpikey, replace(tg.description,'{HOST.NAME}',h.host) as message,
      ev.clock as event_occur_time , FROM_UNIXTIME(ev.clock ) as occur_time,ev.eventid event_id,ev.source source_id,IF(ev.VALUE=0,2,1) as value FROM events ev left join triggers tg on ev.objectid=tg.triggerid left join functions fun on fun.triggerid=tg.triggerid and (tg.expression like '%'||fun.functionid||'%') left join items itm on itm.itemid=fun.itemid
      left join hosts h on itm.hostid=h.hostid where ev.source=0 and h.host is not NULL


• 首次获取时间段(分钟)：默认10分钟
• 轮询周期(秒)：告警数据采集周期 默认60秒
• 告警源：EMV中定义的告警源，项目通常要对接来自不同系统的告警，依照该字段来区分不同系统的告警
  • 注：关于增量获取zabbix告警
    • 1)10表示第一次获取告警取得的是当前系统时间向前10分钟的告警(这个分钟数可以通过询问第三方或客户从当前系统时间向[历史时间]取多少分钟的告警可以取全，需求调研时要注意)，DIP实例取Zabbix告警的机制是增量获取告警，第二次以第一次取到的告警中的最大时间点开始取所有告警，也包括该时间点的告警。
    • 2)写sql语句时需要注意：必须有告警最后发生时间的字段且为该字段起的别名必须是event_occur_time，上面的sql语句为告警的最后发生时间ev.clock起的别名就是event_occur_time。

数据映射

映射CI将从zabbix中获得的告警匹配到发生该告警的设备(森数据DIX系统中的设备)上。 从下方填写的是zabbix告警的字段，到的下方填写的是森数据DIX系统中的告警字段。

从	到	映射
${NODE_NAME}	SourceCIName	CI映射
${MESSAGE}	Summary
${KPI_NAME}	SourceAlertKey
${SOURCE_SEVERITY}	SourceSeverity
	SourceIdentifier
${EVENT_ID}	SourceEventID
${SEVERITY}	Severity
${TIME}	LastOccurrence
${VALUE}	Status

• 备注：
  • Severity此处也由${LEVEL}映射，会通过后面的告警级别映射改变。
  • LastOccurrence(告警最后发生时间)，在从一栏的填写方式有三种情况：
    • 1)当对方是13位时间戳即毫秒数，格式dateformat(${对方告警中代表最后发生时间的字段})。
    • 2)当对方是10位时间戳即秒数的时候首先要相应的补充000即调整为13位时间戳，格式dateformat({对方告警中代表最后发生时间的字段}000)。
    • 3)当对方是日期格式的时候，需要再加一个参数即指定当前对方时间的格式是什么，格式dateformat(${对方告警中代表最后发生时间的字段},对方的时间格式)，例如：dateformat(${对方的时间},yyyy/MM/dd HH:mm:ss)。
  • 若SourceIdentifier在对方的Zabbix系统中存在对应的字段注意在从一栏和sql语句中都要添加。
  • SourceCIName是CMV中用于确定发生告警的CI的ciCode，其所在行映射CI字段列的填写方式有三种情况：
    • 1)当${NODE_NAME}在对方系统中具有唯一性，且${NODE_NAME}是CI分类中的主键（CI分类中不一定也叫NODE），此时在SourceCIName这一行的映射CI字段处不填任何内容，会默认按照cicode查找。
    • 2)当${NODE_NAME}在对方系统中具有唯一性，但${NODE_NAME}不是CI分类中的主键，此时映射CI字段一栏填写分类名。属性名（CMV中的分类及属性名，该属性必须能够唯一标识CI，该属性在CMV中不一定叫NODE_NAME），如X86宿主机.主机名，即按照搜索分类的指定属性查找。
    • 3)若对方系统的告警中没有属性来标识发生告警的设备，则可以用两个或多个属性来匹配到唯一的设备（这两个或多个属性在CI分类中必须存在），此时需要在NOAH中使用这两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI字段列填写rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找，5.5版本后推荐使用下面的多分类多属性匹配。
    • 4）多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}] 其中CIPropertys=为标识，必须填，CIPropertys=后面的是匹配规则，为json格式。
      • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配；
      • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配，2为模糊匹配，value为属性值${}是源数据中的值；
      • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]
      • 不同分类下的不同属性，如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${2}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]
    • 5)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${NODE_NAME},${IP}。其中${NODE_NAME}、${IP}是源数据中的属性值（在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1），这两个值分别对应CMDB的A分类中的两个业务主键的值。以下是项目中常见的几种匹配机制：
      • 相同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}或者hashCode=${NODE_NAME}；只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号,分隔。
      • 不同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}||${IP}，多个规则之前用||分隔。

级别映射

重要

zabbix的默认告警级别，与森数据DIX告警级别不匹配，需要通过映射来进行匹配。

• 从：zabbix的告警级别
• 到：森数据DIX的告警级别（1为最高级别）

级别映射配置，若无特殊需求，无需更改

从	到
1	4
2	4
3	3
4	2
5	1

Out配置

点击 添加，根据是否部署EMV选择告警的发送方式，是选择MQ发送，否选择MYSQL或ES发送

• 将zabbix告警发送至MQ
  • URL： 部署森数据DIX时MQ的地址，格式为tcp://${ip} : ${port},例如tcp://0.0.0.0:61616
  • 队列名：产品中发送告警的指定队列eventQueue
  • 用户名：username
  • 密码：password
• 将zabbix告警保存MYSQL
  • URL：连接MYSQL的URL，例如：jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
  • 用户名：username
  • 密码：password
  • 是否存历史数据：默认为true
• 将zabbix告警保存ES
  • ES请求地址：连接ES的URL地址，多个ES用分号隔开。例如：0.0.0.0:9200;0.0.0.0:9200
  • 用户名：ES认证用户名
  • 密码：ES认证密码
  • 保留天数：历史数据保留天数 默认7天

保存并启动

点击保存将会在森数据DIX界面看到创建的DIP实例。

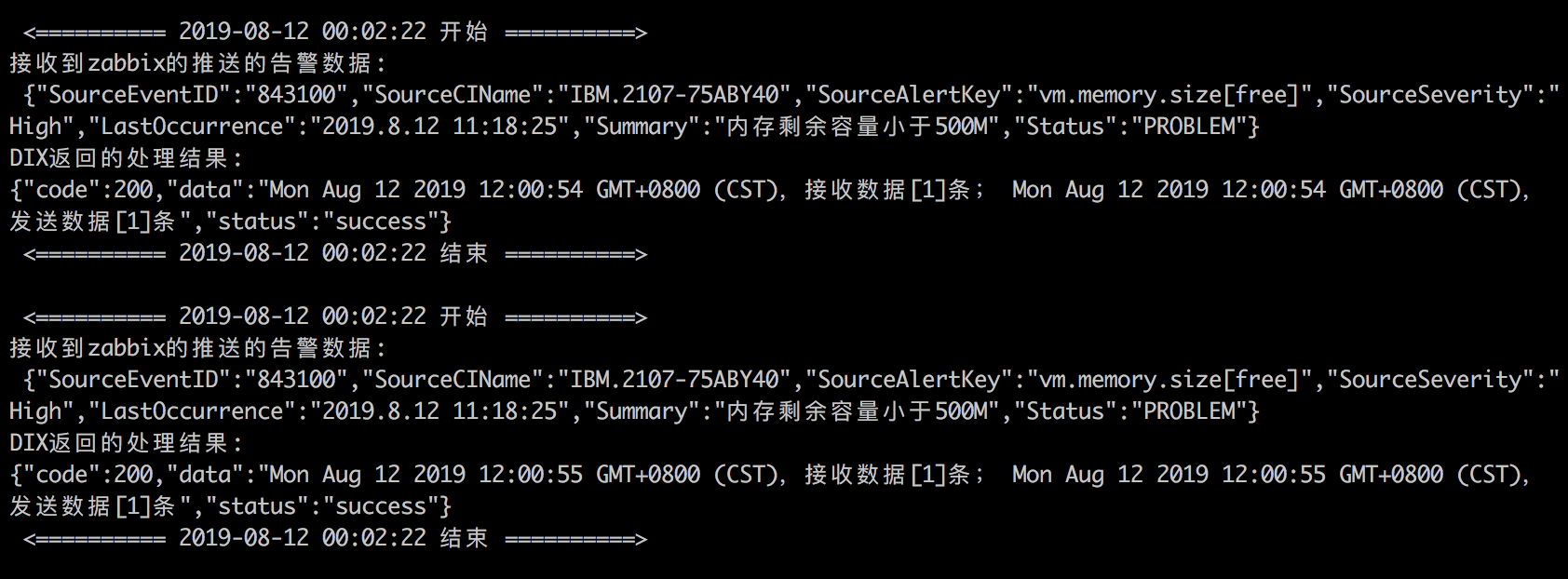

点击启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

监控信息

• DIP实例启动成功后，点击监控按钮，进入DIP实例的监控页面。
• 当前状态：此时DIP实例的状态是启动的，在这里可以看到DIP实例的下载运行日志。
• 基本信息：包括DIP实例名称、DIP实例唯一标识、DIP实例类型、DIP实例产品名称、DIP实例主机。除DIP实例唯一标识和DIP实例产品名称是系统生成的外，其余信息是在配置DIP实例时写的。
• 注：当待处理或待发送的数据量比较大时，可以将采集周期调整的长一点。

性能配置

按数据库类型在页面选择 性能-Mysql或性能-PostgreSQL，以性能-Mysql为例，如下图所示。

属性配置

• 名称：输入DIP实例名称。
• 宿主机：列表中任选其一，DIP实例将在选中的宿主机上运行。

IN配置

• 数据库类型：填默认的MySQL
• 主机IP：Zabbix库的主机IP
• 端口：Zabbix库占用的端口
• 数据库名：Zabbix库的名称
• 用户名：连接zabbix数据库的用户名
• 密码：连接zabbix数据库的密码
• SQL1：获取value值为float类型的性能

select hosts.hostid, hosts.host as node_name, history.value as value,items.value_type as value_type, items.units as unitFROM_UNIXTIME(history.clock) as arisingTime, items.name as kpi_name, items.key_ as kpikey from history  left join items onhistory.itemid=items.itemid left join hosts on items.hostid=hosts.hostid

• SQL2：获取value值为字符串类型的性能

 select hosts.hostid, hosts.host as node_name, history_str.value as value, items.value_type as value_type, items.units as unit,
 FROM_UNIXTIME(history_str.clock) as arisingTime, items.name as kpi_name, items.key_ as kpikey
from history_str left join items on history_str.itemid=items.itemid  left join hosts on items.hostid=hosts.hostid

• SQL3：获取value值为Long类型的性能

select hosts.hostid, hosts.host as node_name, history_log.value as value, items.value_type as value_type, items.units as unit,FROM_UNIXTIME(history_log.clock) as arisingTime, items.name as kpi_name, items.key_ as kpikey from history_log left join itemson history_log.itemid=items.itemid left join hosts on items.hostid=hosts.hostid

• SQL4：获取value值为Numeric类型的性能

select hosts.hostid, hosts.host as node_name, history_uint.value as value, items.value_type as value_type, items.units as unit, FROM_UNIXTIME(history_uint.clock) as arisingTime, items.name as kpi_name, items.key_ as kpikey from history_uint left join items on history_uint.itemid=items.itemid left join hosts on items.hostid=hosts.hostid

• SQL5：获取value值为Text类型的性能

select hosts.hostid, hosts.host as node_name, history_text.value as value, items.value_type as value_type, items.units as unit,FROM_UNIXTIME(history_text.clock) as arisingTime, items.name as kpi_name, items.key_ as kpikey from history_text left joinitems on history_text.itemid=items.itemid left join hosts on items.hostid=hosts.hostid

• 首次获取时间段(分钟)：默认10秒

• 轮询间隔(秒)：性能数据采集时间间隔 默认60秒

  • 注：关于增量获取zabbix性能
    • 1)10表示第一次获取性能取得的是当前系统时间向前10分钟的性能(这个分钟数可以通过询问第三方或客户从当前系统时间向[历史时间]取多少分钟的性能可以取全，需求调研时要注意)，DIP实例取Zabbix性能的机制是增量获取性能，第二次以第一次取到的性能中的最大时间点开始取所有性能，也包括该时间点的性能。
    • 2)写sql语句时需要注意：必须有性能的时间字段，先要将该字段转化为yyyy-MM-dd HH:mm:ss的格式，然后必须要起别名是arisingTime，上面的sql语句是将10位的时间戳转换为yyyy-MM-dd HH:mm:ss格式，起的别名就是arisingTime。

数据映射

• ciCode：cicode
• metric：指标名称
• value：性能值
• instance：实例
• unit：单位
• desc：描述信息
• timestamp：性能采集时间
• kpikey：性能指标

CI映射将Zabbix的性能数据匹配到设备(森数据DIX系统中的设备)上。 从下方填写的是Zabbix系统中性能的字段，到下方写森数据DIX中接入性能必须的字段：

从	到	映射
${NODE_NAME}	ciCode
${KPI_NAME}	metric
${VALUE}	value
_	instance
${UNIT}	unit
	desc
${ARISINGTIME}	timestamp
${KPIKEY}	kpikey

• 备注： ciCode是CMV中用于确定性能所在CI的ciCode，其所在行映射CI字段列的填写方式有三种情况：
  • 1)当${NODE_NAME}在对方系统中具有唯一性，若${NODE}是CI分类中的主键（CI分类中不一定也叫NODE_NAME），此时在SourceCIName这一行的映射CI字段`处不填任何内容，会默认按照cicode查找。
  • 2)当${NODE_NAME}在对方系统中具有唯一性，但${NODE_NAME}不是CI分类中的主键，此时映射CI字段一栏填写分类名.属性名（CMV中的分类属性名，该属性必须能够唯一标识CI，该属性在CMV中不一定叫NODE_NAME），如X86宿主机.主机名，即按照搜索分类的指定属性查找。
  • 3)若对方系统的性能中没有属性来标识该性能所属的设备，则可以用两个或多个属性来匹配到唯一的设备（这两个或多个属性在CI分类中必须存在，此时需要在NOAH中使用这两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI段列填写rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找。5.5版本后推荐使用下面的多分类多属性匹配。
  • 4）多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]] 其中CIPropertys=为标识，必须填，CIPropertys=后面的是匹配规则，为json格式。
    • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不则在全部分类中 进行匹配；
    • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精匹配，2为模糊匹配，value为属性值${}是源数据中的值；
    • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "{2}"}]}]
    • 不同分类下的不同属性，如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "{2}"}]}, {"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]
  • 5)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${NODE_NAME},${IP}。其中${NODE_NAME}、${IP}是源数据中的属性值（在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1），这两个值分别对应CMDB的A分类中的两个业务主键的值。以下是项目中常见的几种匹配机制：
    • 相同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}或者hashCode=${NODE_NAME}；只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号,分隔。
    • 不同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}||${IP}，多个规则之前用||分隔。
• timestamp(性能时间)，在从一栏的填写方式有三种情况：
  • 1)当对方是13位时间戳即毫秒数，格式dateformat(${对方性能中代表时间的字段})。
  • 2)当对方是10位时间戳即秒数的时候首先要相应的补充000即调整为13位时间戳，格式dateformat({对方性能中代表时间的字段}000)。
  • 3)当对方是日期格式的时候，需要再加一个参数即指定当前对方时间的格式是什么，格式dateformat(${对方性能中代表时间的字段},对方的时间式)，例如：dateformat(${对方的时间},yyyy/MM/dd HH:mm:ss)。

Out配置

点击 添加，根据是否部署PMV选择性能的发送方式，是选择MQ发送，否选择MYSQL或ES发送

• 将zabbix性能发送至MQ
  • URL： 部署森数据DIX时MQ的地址，格式为tcp://${ip} : ${port}，例如tcp://0.0.0.0:61616。
  • 队列名：产品中发送性能的指定队列noah_perfs
  • 用户名：username
  • 密码：password
• 将zabbix性能保存MYSQL
  • URL：连接MYSQL的URL，例如：jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
  • 用户名：username
  • 密码：password
  • 是否存历史数据：默认为true
• 将zabbix性能保存ES
  • ES请求地址：连接ES的URL地址，多个ES用分号隔开。例如：0.0.0.0:9200;0.0.0.0:9200
  • 用户名：ES认证用户名
  • 密码：ES认证密码
  • 保留天数：历史数据保留天数 默认7天

保存并启动

点击保存将会在森数据DIX界面看到创建的DIP实例。

点击启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

监控信息

• DIP实例启动成功后，点击监控按钮，进入DIP实例的监控页面。
• 当前状态：此时DIP实例的状态是启动的，在这里可以看到DIP实例的下载运行日志。
• 基本信息：包括DIP实例名称、DIP实例唯一标识、DIP实例类型、DIP实例产品名称、DIP实例主机。
• 注：当待处理或待发送的数据量比较大时，可以将采集周期调整的长一点。

API告警配置

页面左上角选择 事件-API，如下图所示。

属性配置

• 名称：输入DIP实例名称。
• 宿主机：列表中任选其一，DIP实例将在选中的宿主机上运行。

IN配置

• 接口地址：zabbixAPI的接口地址
• 用户名：zabbixAPI登录的用户名
• 密码：zabbixAPI登录的密码
• 请求ID：调用API的ID值，默认为1
• 字符集：获取API告警数据时的字符集编码，默认UTF-8
• 首次获取时间段(分钟)：默认10分钟
• 轮询间隔(秒)：告警数据采集时间间隔 默认60秒
• 告警源：EMV中定义的告警源，项目通常要对接来自不同系统的告警，依照该字段来区分不同系统的告警
  • 注：关于增量获取zabbix告警 10表示第一次获取告警取得的是当前系统时间向前10分钟的告警(这个分钟数可以通过询问第三方或客户从当前系统时间向[历史时间]取多少分钟的告警可以取全，需求调研时要注意)，DIP实例取Zabbix告警的机制是增量获取告警，第二次以第一次取到的告警中的最大时间点开始取所有告警，也包括该时间点的告警。

数据映射

映射CI将从zabbix中获得的告警匹配到发生该告警的设备(森数据DIX系统中的设备)上。 从下方填写的是zabbix告警的字段，到的下方填写的是Tarsier系统中的告警字段。

从	到	映射
${NODE_NAME}	SourceCIName	不填/分类名.属性名/rulecode=索引名
${MESSAGE}	Summary
${KPI_NAME}	SourceAlertKey
${SOURCE_SEVERITY}	SourceSeverity
ZabbixIdentifier	SourceIdentifier
${NODE_NAME}_${OBJECT_ID}	SourceEventID
${SEVERITY}	Severity
${TIME}	LastOccurrence
${VALUE}	Status

• 以上配置，除了SourceIdentifier属性的配置可做修改，其他的不允许做修改
• SourceCIName是CMV中用于确定发生告警的CI的ciCode，其所在行映射CI字段列的填写方式有三种情况：
  • 1)当${NODE_NAME}在对方系统中具有唯一性，且${NODE_NAME}是CI分类中的主键（CI分类中不一定也叫NODE），此时在SourceCIName这一行的映射CI字段处不填任何内容，会默认按照cicode查找。
  • 2)当${NODE_NAME}在对方系统中具有唯一性，但${NODE_NAME}不是CI分类中的主键，此时映射CI字段一栏填写分类名.属性名（CMV中的分类及属性名，该属性必须能够唯一标识CI，该属性在CMV中不一定叫NODE_NAME），如X86宿主机.主机名，即按照搜索分类的指定属性查找。
  • 3)若对方系统的告警中没有属性来标识发生告警的设备，则可以用两个或多个属性来匹配到唯一的设备（这两个或多个属性在CI分类中必须存在），此时需要在NOAH中使用这两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI字段列填写rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找。5.5版本后推荐使用下面的多分类多属性匹配。
  • 4）多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}] 其中CIPropertys=为标识，必须填，CIPropertys=后面的是匹配规则，为json格式。
    • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配；
    • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配，2为模糊匹配，value为属性值${}是源数据中的值；
    • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]
    • 不同分类下的不同属性，如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${2}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]
  • 5)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${NODE_NAME},${IP}。其中${NODE_NAME}、${IP}是源数据中的属性值（在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1），这两个值分别对应CMDB的A分类中的两个业务主键的值。以下是项目中常见的几种匹配机制：
    • 相同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}或者hashCode=${NODE_NAME};只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号,分隔。
    • 不同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}||${IP}，多个规则之前用||分隔。

告警级别映射

重要

zabbix的默认告警级别，与森数据DIX告警级别不匹配，需要通过映射来进行匹配。

• 从：zabbix的告警级别
• 到：森数据DIX的告警级别（1为最高级别）

级别映射配置，若无特殊需求，无需更改

从	到
1	4
2	4
3	3
4	2
5	1

Out配置

点击 添加，根据是否部署EMV选择告警的发送方式，是选择MQ发送，否选择MYSQL或ES发送

• 将zabbix告警发送至MQ
  • URL： 部署森数据DIX时MQ的地址，格式为tcp://${ip} : ${port}，例如tcp://0.0.0.0:61616
  • 队列名：产品中发送告警的指定队列eventQueue
  • 用户名：username
  • 密码：password
• 将zabbix告警保存MYSQL
  • URL：连接MYSQL的URL，例如：jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
  • 用户名：username
  • 密码：password
  • 是否存历史数据：默认为true
• 将zabbix告警保存ES
  • ES请求地址：连接ES的URL地址，多个ES用分号隔开。例如：0.0.0.0:9200;0.0.0.0:9200
  • 用户名：ES认证用户名
  • 密码：ES认证密码
  • 保留天数：历史数据保留天数 默认7天

保存并启动

点击保存将会在森数据DIX界面看到创建的DIP实例。

点击启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

监控信息

• DIP实例启动成功后，点击监控按钮，进入DIP实例的监控页面。
• 当前状态：此时DIP实例的状态是启动的，在这里可以看到DIP实例的下载运行日志。
• 基本信息：包括DIP实例名称、DIP实例唯一标识、DIP实例类型、DIP实例产品名称、DIP实例主机。除DIP实例唯一标识和DIP实例产品名称是系统生成的外，其余信息是在配置DIP实例时写的。
• 注：当待处理或待发送的数据量比较大时，可以将采集周期调整的长一点。

API性能配置

页面左上角选择 性能-API，如下图所示。

属性配置：

• 名称：输入DIP实例名称。
• 宿主机：列表中任选其一，DIP实例将在选中的宿主机上运行。

IN配置

• 接口地址：zabbixAPI的接口地址
• 用户名：zabbixAPI登录的用户名
• 密码：zabbixAPI登录的密码
• 请求ID：调用API的ID值，默认为1
• 主机组参数：zabbix系统中设置的主机组的名称（多个主机组名称用英文逗号隔开）
• 字符集：获取性能数据时的字符集编码，默认UTF-8
• 轮询周期：性能数据采集周期 默认60秒

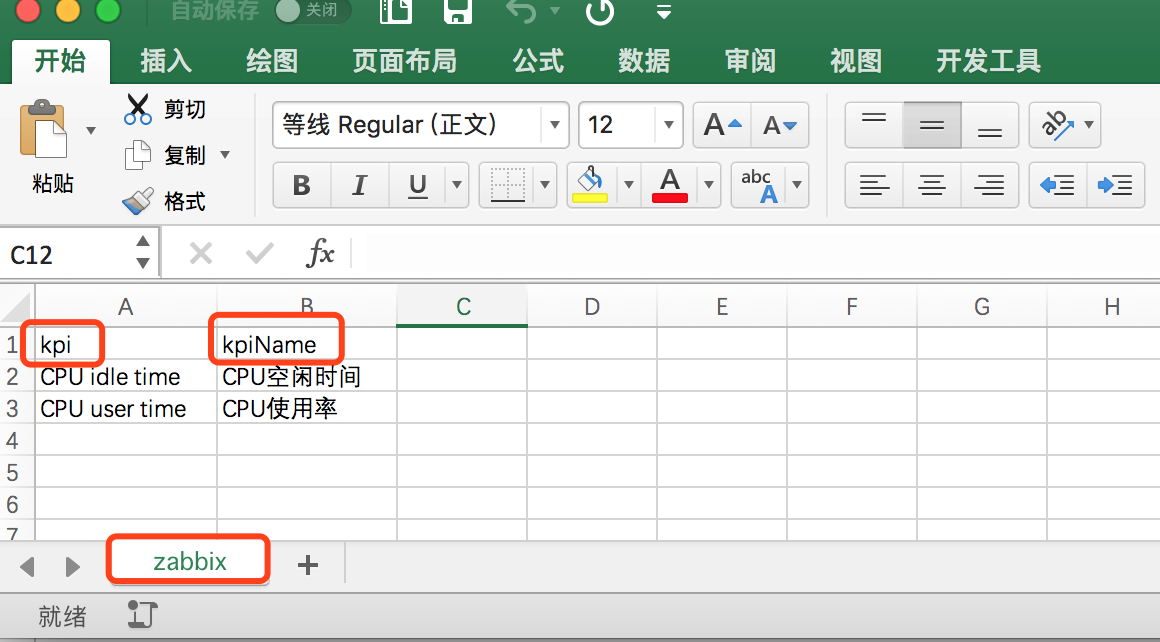

• 指标映射：将zabbix系统的指标名称映射成自己想要展示的名称，如下图：
  • 文件sheet页名称必须是zabbix
  • kpi：是zabbix系统指标的名称
  • kpiName：是映射后的名称

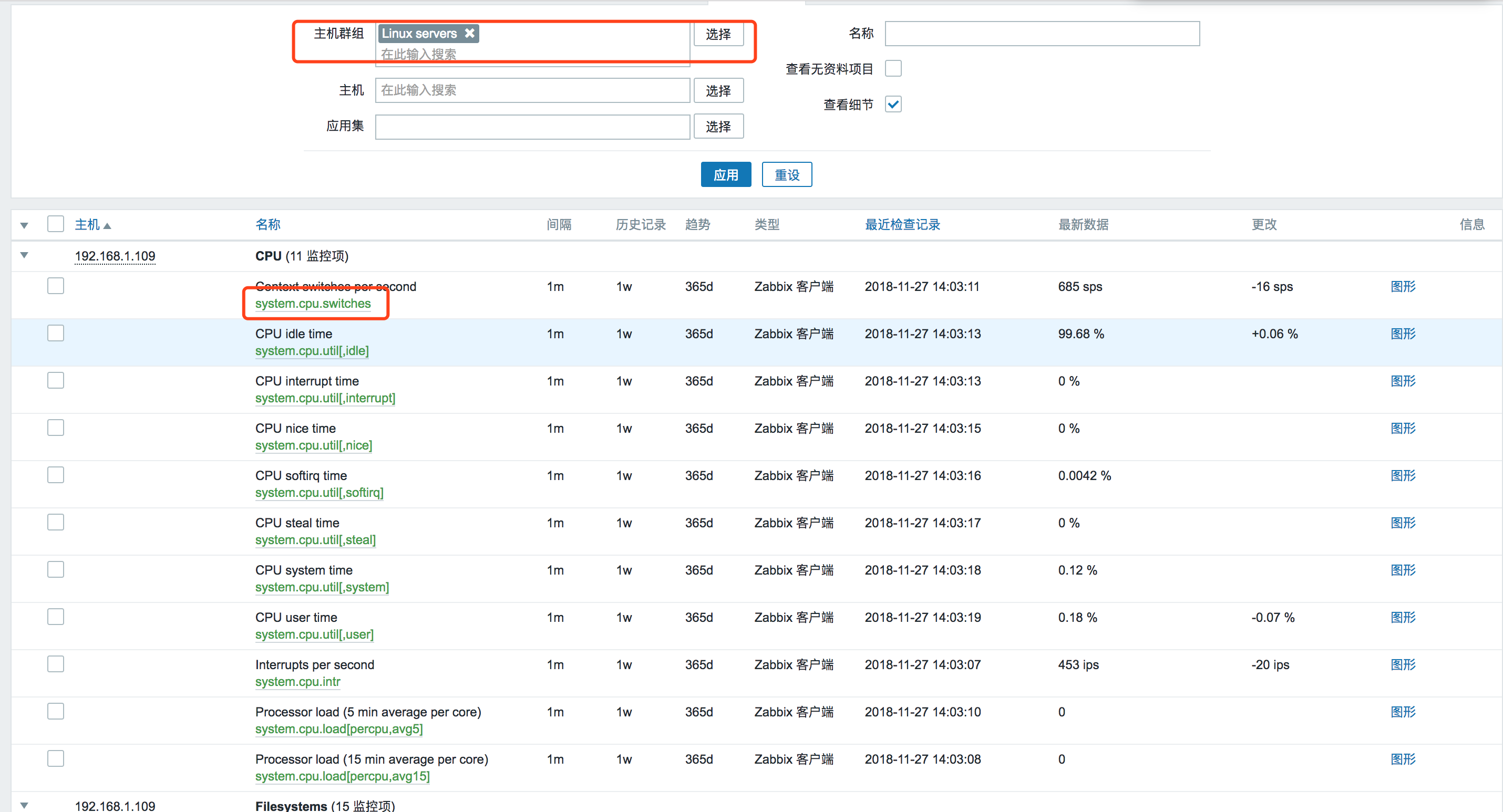

指标参数

获取指定指标的key值

主机组名称	指标过滤条件
Linux servers	cpu

数据映射

• ciCode：cicode
• metric：指标名称
• value：性能值
• instance：实例
• unit：单位
• desc：描述信息
• timestamp：性能采集时间
• kpikey：性能指标

CI映射将Zabbix的性能数据匹配到设备(森数据DIX系统中的设备)上。 从下方填写的是Zabbix系统中性能的字段，到下方写tarsier中接入性能必须的字段：

从	到	映射
${NODE_NAME}	ciCode
${KPI_NAME}	metric
${VALUE}	value
_	instance
${UNIT}	unit
	desc
${ARISINGTIME}	timestamp

• ciCode是CMV中用于确定性能所在CI的ciCode，其所在行映射CI字段列的填写方式有三种情况：
  • 1)当${NODE_NAME}在对方系统中具有唯一性，若${NODE}是CI分类中的主键（CI分类中不一定也叫NODE_NAME），此时在SourceCIName这一行的映射C字段处不填任何内容，会默认按照cicode查找。
  • 2)当${NODE_NAME}在对方系统中具有唯一性，但${NODE_NAME}不是CI分类中的主键，此时映射CI字段一栏填写分类名.属性名（CMV中的分类及属性名该属性必须能够唯一标识CI，该属性在CMV中不一定叫NODE_NAME），如X86宿主机.主机名，即按照搜索分类的指定属性查找。
  • 3)若对方系统的性能中没有属性来标识该性能所属的设备，则可以用两个或多个属性来匹配到唯一的设备（这两个或多个属性在CI分类中必须存在），此需要在NOAH中使用这两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI字段列填rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找。5.5版本后推荐使用下面的多分类多属性匹配。
  • 4)多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}] 其中CIPropertys=为标识，必须填，CIPropertys=后面的是匹配规则，为json格式。
    • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配；
    • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配，2为模糊匹配，value为属性值${}是源数据中的值；
    • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}];
    • 不同分类下的不同属性，如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${2}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]。
  • 5)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${NODE_NAME},${IP}。其中${NODE_NAME}、${IP}是源数据中的属性值（在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1），这两个值分别对应CMDB的A分类中的两个业务主键的值。以下是项目中常见的几种匹配机制：
    • 相同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}或者hashCode=${NODE_NAME};只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号,分隔。
    • 不同个数业务主键匹配。规则代码的填写如hashCode=${NODE_NAME},${IP}||${IP}，多个规则之前用||分隔。
• timestamp(性能时间)，在从一栏的填写方式有三种情况。
  • 1)当对方是13位时间戳即毫秒数，格式dateformat(${对方性能中代表时间的字段})。
  • 2)当对方是10位时间戳即秒数的时候首先要相应的补充000即调整为13位时间戳，格式dateformat({对方性能中代表时间的字段}000)。
  • 3)当对方是日期格式的时候，需要再加一个参数即指定当前对方时间的格式是什么，格式dateformat(${对方性能中代表时间的字段},对方的时间格式)，例如:dateformat(${对方的时间},yyyy/MM/dd HH:mm:ss)。

Out配置

点击 添加，根据是否部署PMV选择性能的发送方式，是选择MQ发送，否选择MYSQL或ES发送

• 将zabbix性能发送至MQ
  • URL： 部署森数据DIX时MQ的地址，格式为tcp://${ip} : ${port}，例如tcp://0.0.0.0:61616
  • 队列名：产品中发送性能的指定队列noah_perfs
  • 用户名：username
  • 密码：password
• 将zabbix性能保存MYSQL
  • URL：连接MYSQL的URL，例如：jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
  • 用户名：username
  • 密码：password
  • 是否存历史数据：默认为true
• 将zabbix性能保存ES
  • ES请求地址：连接ES的URL地址，多个ES用分号隔开。例如：0.0.0.0:9200;0.0.0.0:9200
  • 用户名：ES认证用户名
  • 密码：ES认证密码
  • 保留天数：历史数据保留天数 默认7天

保存并启动

点击保存将会在森数据DIX界面看到创建的DIP实例。

点击启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

监控信息

• DIP实例启动成功后，点击监控按钮，进入DIP实例的监控页面。
• 当前状态：此时DIP实例的状态是启动的，在这里可以看到DIP实例的下载运行日志。
• 基本信息：包括DIP实例名称、DIP实例唯一标识、DIP实例类型、DIP实例产品名称、DIP实例主机。
• 注：当待处理或待发送的数据量比较大时，可以将采集周期调整的长一点。

API性能指标参数配置

• 根据主机组对应的指定的指标key值，获取相应的性能数据（填写的主机组名称和主机组参数中填写的名称要一致）
  • 1）名称要和主机组参数中填写的名称一致。
  • 2）可以比主机组参数中的主机组少，但不能多。例如主机组参数填写了Zabbix servers，Linux servers两个，在这里可以只配置Linux servers，没有做指标配置的将取全量的指标数据。

获取指标

• 1）登录zabbix系统，进入监测中--最新数据，如下图：

• 2）主机群组中选择要查询的主机组名称，如何就会列出该主机组下所有设备的性能数据，如上图。
• 3）指标过滤条件，就是上图红色方块标出的地方（注：查询时要选中查看细节）。可以把整个都填在这里，也可以填一些关键词，多个过滤条件之间请用中竖线|隔开。

告警shell脚本方式

1. 实现原理

• 当Zabbix中有事件（非维护期）产生时（新出现的告警事件or关闭的告警事件），会触发trigger
• trigger调用一个shell脚本，将上述事件通过HTTP REST方式发送给森数据DIX
• shell脚本会将发送的信息和调用rest的返回结果记录到日志中

2. 部署

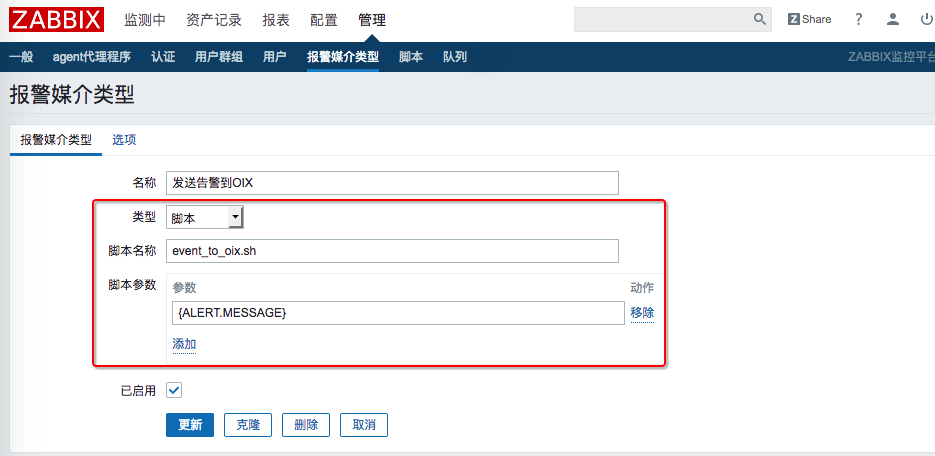

• 2.1 - 创建报警媒介

  • 在管理下，选择报警媒介类型，新建
    • 类型：脚本
    • 脚本参数：{ALERT.MESSAGE}，即报警的内容

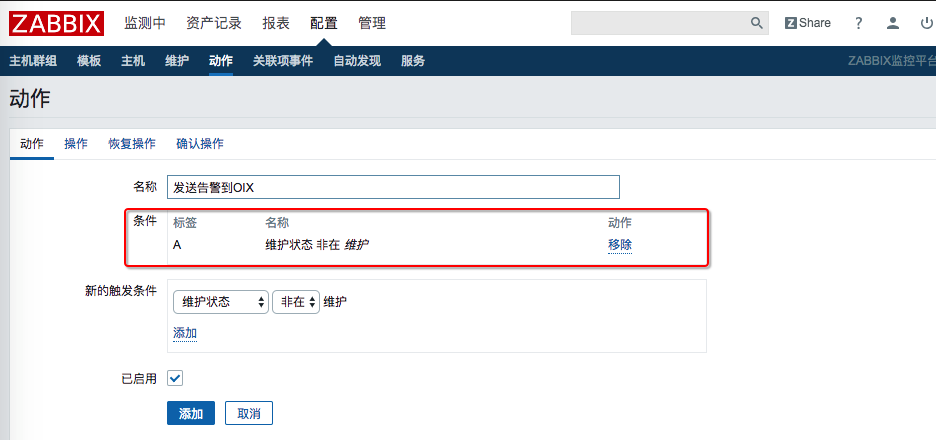

• 2.2 - 创建触发器

  • 在配置下，选择动作，新建触发器。动作标签页下，条件设置为非维护期

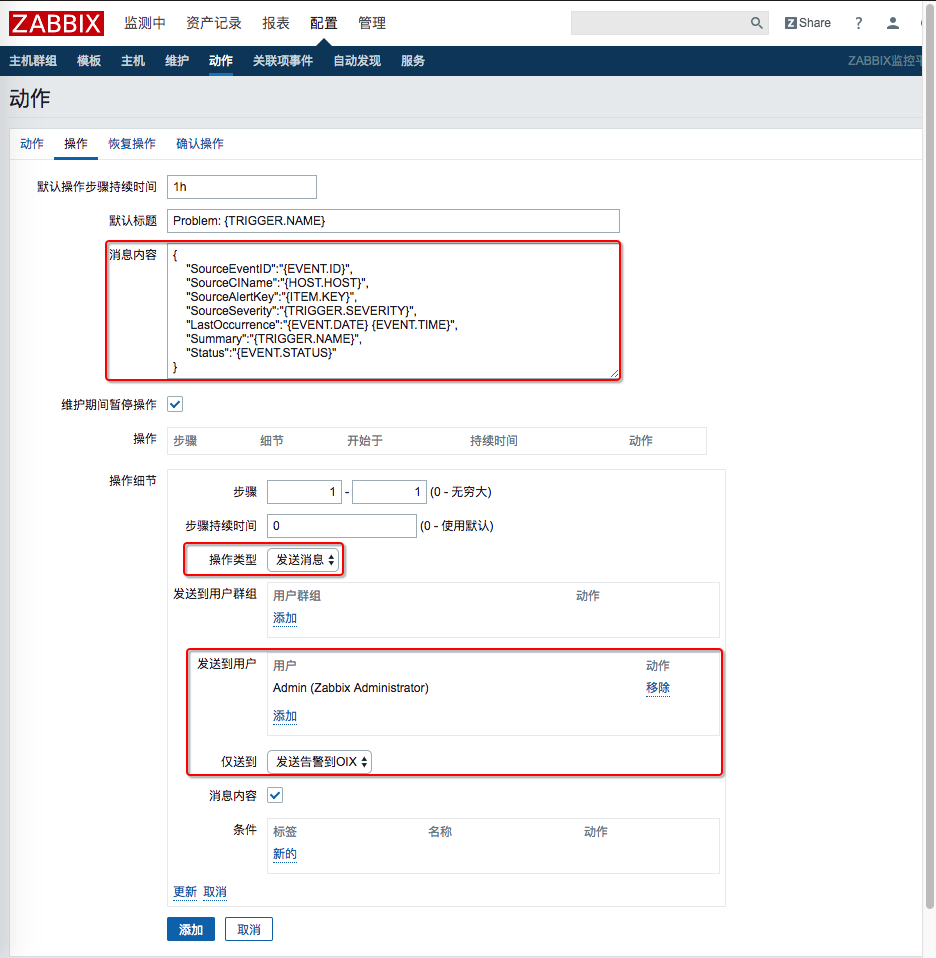

  • 操作标签页下，配置告警发生时的操作；消息内容符合JSON格式，消息字段可参考Zabbix支持宏的文档https://www.zabbix.com/documentation/4.2/manual/appendix/macros/supported_by_location；操作细节配置如下图所示：

  {
      "SourceEventID":"{EVENT.ID}",
      "SourceCIName":"{HOST.HOST}",
      "SourceAlertKey":"{ITEM.KEY}",
      "SourceSeverity":"{TRIGGER.SEVERITY}",
      "LastOccurrence":"{EVENT.DATE} {EVENT.TIME}",
      "Summary":"{TRIGGER.NAME}",
      "Status":"{EVENT.STATUS}"
  }

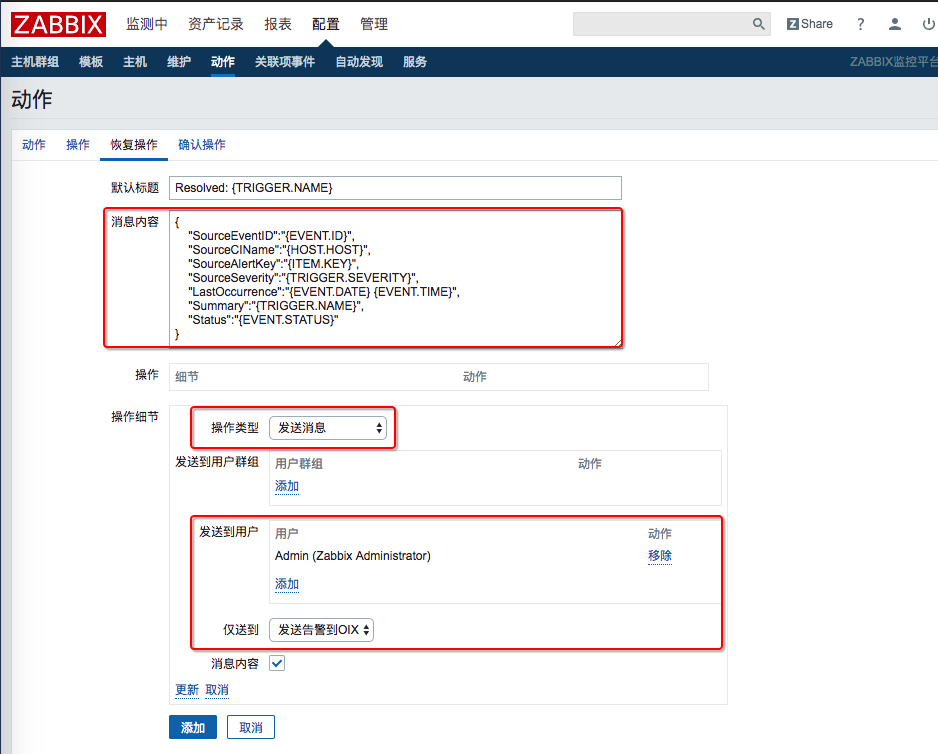

• 恢复操作标签页下，配置告警恢复时的操作。消息内容同上面的要求，操作细节配置如下图所示：

• 2.3 - 将用户与报警媒介关联

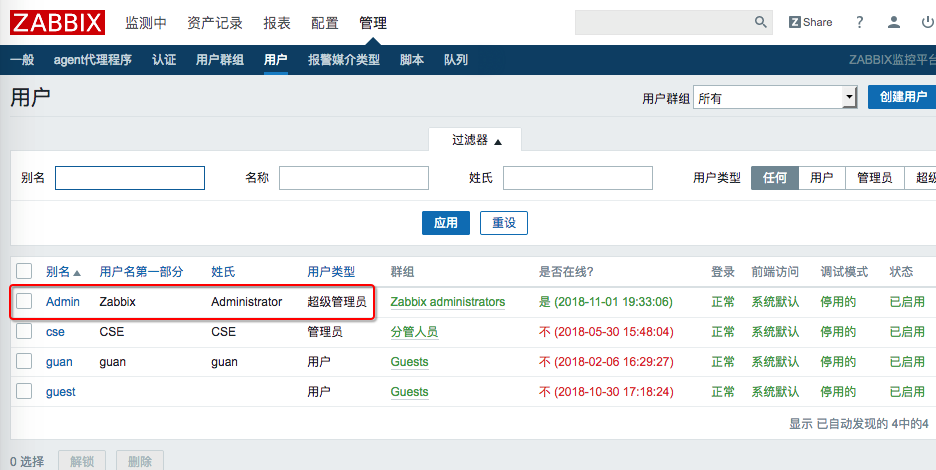

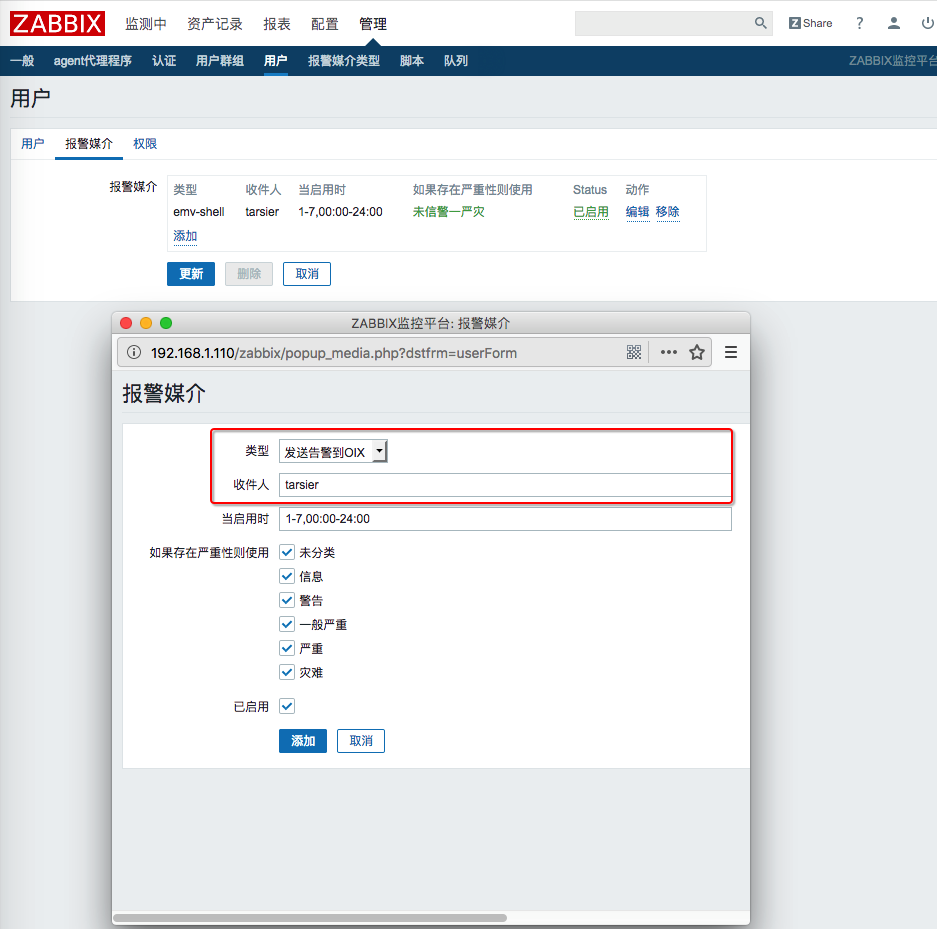

  • 在管理下，选择用户，将用户与报警媒介进行关联，否则会出现no media defined for user的错误，操作细节如下图所示：

• 2.4 - 部署shell脚本

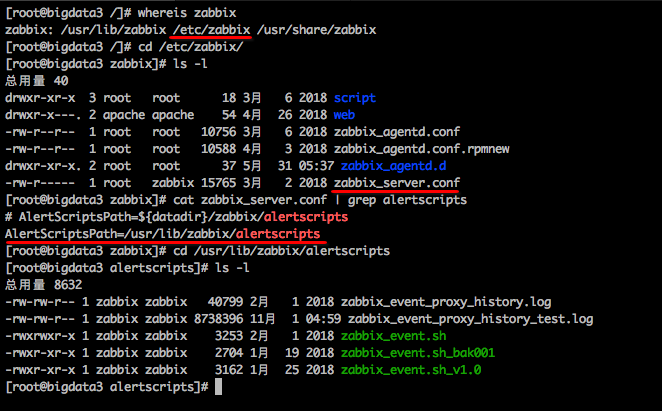

  • shell脚本部署位置在zabbix_server.conf下查看，比如/usr/lib/zabbix/alertscrpts



  • 复制以下内容，去创建脚本。环境变量结合现场实际情况来调整
    • 脚本的名称务必与2.1步骤中定义的名称一致，比如，event_to_oix.sh
    • 赋予脚本执行权限，比如，chmod 755 event_to_oix.sh
    • 脚本的属主必须是zabbix，chown zabbix:zabbix event_to_oix.sh
    • 务必先用root用户执行下该脚本，以创建event2oix.log

  #!/bin/bash
  # 调用OIX中提供的REST接口，以推送告警事件
  # by 卞英红

  # 定以环境变量
  #!/bin/bash
  # 调用森数据DIX中提供的REST接口，以推送告警事件
  # by 卞英红

  # 定以环境变量
  logPath=/usr/lib/zabbix/alertscripts
  logName=event2dix.log
  restUrl=http://[ip]:[port]/http/rest/zabbixEvent

  # 判断日志是否存在，如果不存在，会自动创建，并赋予zabbix属主
  function judgeLog(){
      if [ ! -f "${logPath}/${logName}" ];then
          touch ${logPath}/${logName}
          chown zabbix:zabbix ${logPath}/${logName}
      fi
  }

  judgeLog
  # 内容中有单个"\"的，会被误认为转义字符，需要进行特殊处理，转变为"\\"
  eventData=${1//\\/\\\\}
  echo -e "\n <==========" `date +"%Y-%m-%d %H:%M:%S"` "开始 ==========>" >> ${logPath}/${logName}
  echo -e "接收到zabbix的推送的告警数据: \n" "${eventData}" >> ${logPath}/${logName}
  echo "森数据DIX返回的处理结果:" >> ${logPath}/${logName}
  curl -H  "Content-type:application/json" -s -X POST -d "${eventData}"  ${restUrl} >> ${logPath}/${logName} 2>&1
  echo -e "\n" "<==========" `date +"%Y-%m-%d %H:%M:%S"` "结束 ==========>" >> ${logPath}/${logName}




• 2.5 - 配置rest服务

  • 复制以下代码，在森数据DIX中创建一个REST服务。需结合项目实际情况调整以下内容
    • 告警级别的映射，在第19行
    • 丰富CI信息，有3种情况，根据ciCode、根据属性、根据索引规则，在第46行
    • ActiveMQ的url，在第56行

  function run(args) {
      try {
          // 1-获取数据；脚本推送过来的数据统一放在args里，是符合JSON格式的字符串
          var receiveTime = Date();
          logger.info("args==================" + args);
          var data = JSON.parse(args);
          heartBeat.addInCount(1);
          // 2-对数据进行处理，然后放入到arrEvents中
          heartBeat.setMappingCount(1);
          var arrEvents = new Array();
          var objEvent = new Object();
          // 结合项目中的实际情况，修改事件源序号
          objEvent.SourceID = 6;
          objEvent.SourceCIName = data.SourceCIName;
          objEvent.SourceAlertKey = data.SourceAlertKey;
          objEvent.Summary = data.Summary;
          objEvent.SourceEventID = data.SourceEventID;
          objEvent.SourceSeverity = data.SourceSeverity;
          // Zabbix的告警级别有6个，请结合项目实际情况调整级别映射
          if (objEvent.SourceSeverity == "Disaster") {
              objEvent.Severity = 1;
          } else if (objEvent.SourceSeverity == "High") {
              objEvent.Severity = 2;
          } else if (objEvent.SourceSeverity == "Average") {
              objEvent.Severity = 3;
          } else if (objEvent.SourceSeverity == "Warning") {
              objEvent.Severity = 4;
          } else if (objEvent.SourceSeverity == "Information") {
              objEvent.Severity = 5;
          } else if (objEvent.SourceSeverity == "Not classified") {
              objEvent.Severity = 5;
          } else {
          }
          // Zabbix告警状态的映射
          if (data.Status == "PROBLEM") {
              objEvent.Status = 1;
          } else if (data.Status == "OK") {
              objEvent.Status = 2;
          } else if (data.Status == "RESOLVED") {
              objEvent.Status = 2;
          } else {
          }
          objEvent.SourceIdentifier = "_";
          // 处理时间格式，将"."替换成"-"，yyyy-MM-dd HH:mm:ss
          objEvent.LastOccurrence = data.LastOccurrence.replace(/\./g, "-");
          // 默认是调用getCIbyCICode方法，即根据ciCode查询CI，来丰富CIObject
          var ArrayList = Java.type("java.util.ArrayList");
          var arrCIPrimaryKey = new ArrayList();
          arrCIPrimaryKey.add(objEvent.SourceCIName);
          objEvent.CIObject = getCIbyCIPrimaryKey(arrCIPrimaryKey);
          logger.info("objEvent.CIObject==========> " + objEvent.CIObject);
          // 将objEvent添加到arrEvents
          arrEvents.push(objEvent);
          logger.info("arrEvents==================" + JSON.stringify(arrEvents));
          heartBeat.setMappingCount(0);
          // 3-推送数据到ActiveMQ，请结合项目实际情况修改url
          heartBeat.setOutingCount(arrEvents.length);
          var ActiveMqOut = Java.type("com.uinnova.di.dip.base.out.ActiveMqOut");
          //url, queue, username, passowrd
          var out = new ActiveMqOut("tcp://192.168.1.47:61616", "eventQueue", "admin", "admin");
          out.out(convertJs2Java(arrEvents));
          heartBeat.setOutingCount(0);
          heartBeat.addOutCount(arrEvents.length);
          var sendTime = Date();
          return receiveTime + "，接收数据[1]条； " + sendTime + "，发送数据[" + arrEvents.length + "]条"
      } catch (error) {
          logger.info("error==================" + error);
          return error;
      }
  }

  // 根据CIPrimaryKey查询CI
  function getCIbyCIPrimaryKey(arg1) {
      var mapCI = tarsierTool.getCiByHashCode(arg1);
      if (mapCI == "{}") {
          var CIObject = new Object();
      } else {
          var CIObject = mapCI;
      }
      return CIObject;
  }


3.测试

可以利用以下命令模拟推送一条告警数据，进行手工调试，并观察日志。

./event_to_oix.sh '{"SourceEventID":"843100","SourceCIName":"192.168.1.148","SourceAlertKey":"vm.memory.size[free]","SourceSeverity":"High","LastOccurrence":"2018.10.30 03:28:25","Summary":"内存剩余容量小于500M","Status":"PROBLEM"}'
