# VMWare

如图

# 资产集成

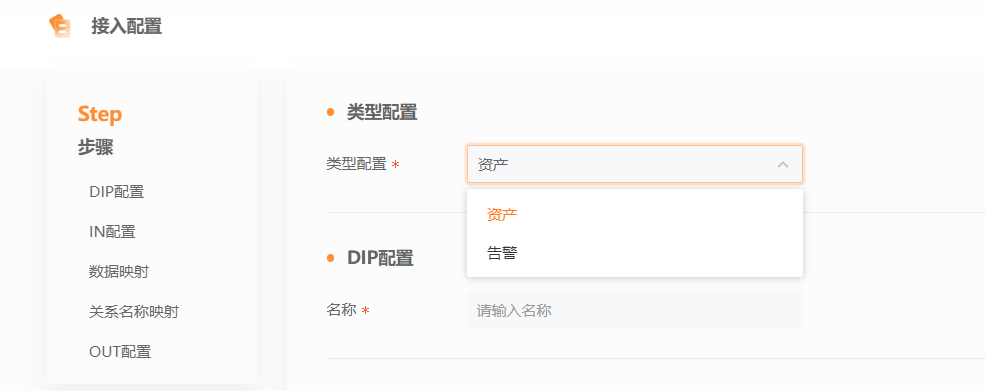

类型配置选择 资产，如下图所示。

选择DIP实例类型图

# 1. 属性配置

属性配置

  • 名称：输入DIP实例名称。

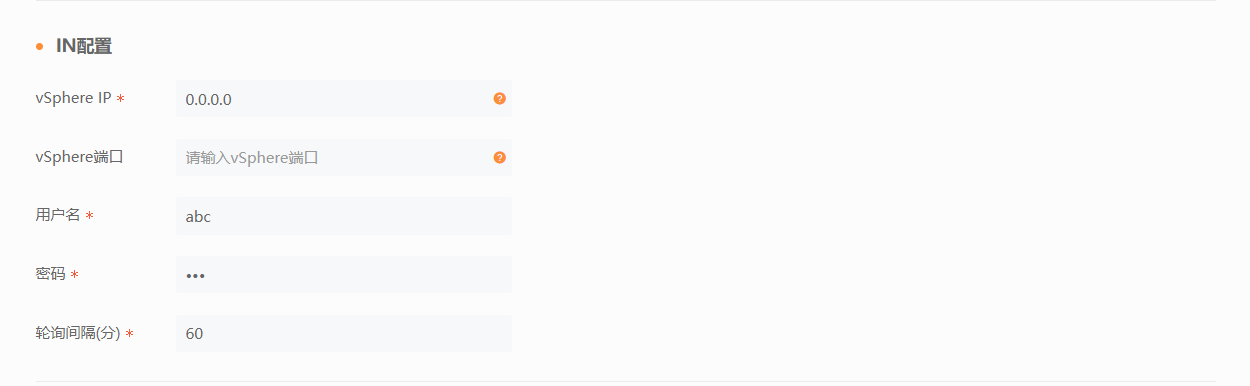

# 2. IN配置（如下图）

如图

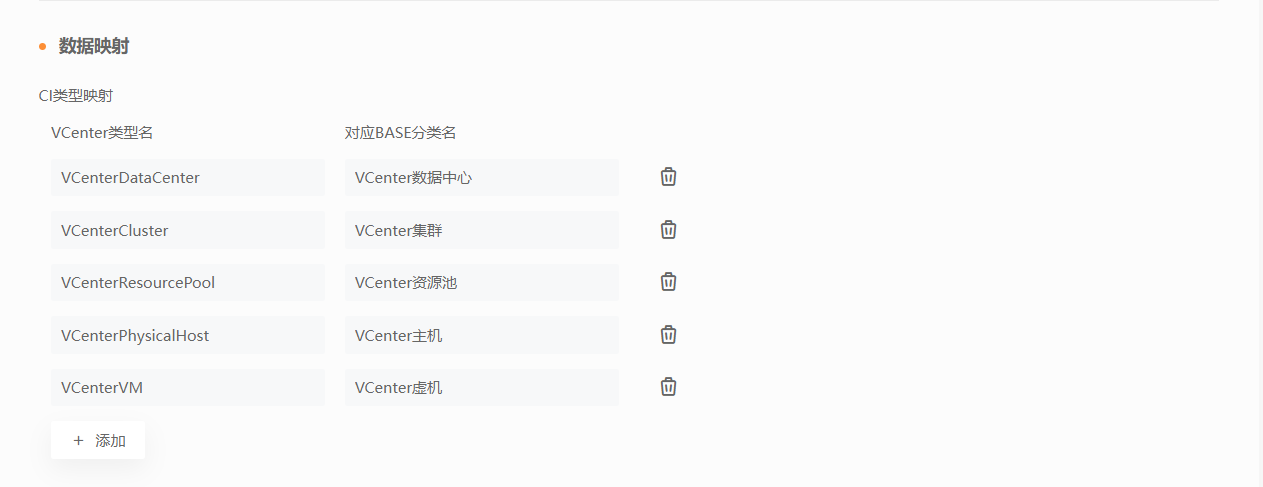

# 3. 数据映射

  • 左侧为VCenter内部资产类型，不可以修改，右侧为Tarsier中定义的相对应CI类型，根据需要修改。

如图

# 4. 各类型属性

  • 数据中心属性
序号 属性名 备注
1 MOID VCenter管理对象ID，CI唯一标识，业务主键
2 VCenterIP VCenter IP地址，区分不同VCenter
3 DataCenterName 数据中心名称
4 HostQuantity 主机数量
5 VMQuantity 虚机数量
6 ClusterQuantity 集群数量
7 NetworkQuantity 网络数量
8 DataStoreQuantity 存储数量
9 CPUCapacity(GHz) CPU容量(GHz)
10 MemoryCapacity(GB) 内存容量(GB)
11 DataStoreCapacity(TB) 存储容量(TB)
  • 集群属性
序号 属性名 备注
1 MOID VCenter管理对象ID，CI唯一标识，业务主键
2 VCenterIP VCenter IP地址，区分不同VCenter
3 ClusterName 集群名称
4 HostQuantity 主机数量
5 ResourcePoolHostQuantity 资源池数量
6 NetWorkQuantity 网络数量
7 DataStoreQuantity 存储数量
8 CPUCores CPU核数
9 CPUThread CPU线程数
10 CPUCapacity(GHz) CPU容量(GHz)
11 MemoryCapacity(GB) 内存容量(GB)
12 DataStoreCapacity(TB) 存储容量(TB)
  • 资源池属性
序号 属性名 备注
1 MOID VCenter管理对象ID，CI唯一标识，业务主键
2 VCenterIP VCenter IP地址，区分不同VCenter
3 ResourcePoolName 资源池名称
4 VMQuantity 虚机数量
5 PoweredOnVMQuantity 开机虚机数量
6 CPUCapacity(GHz) CPU容量(GHz)
7 MemoryCapacity(GB) 内存容量(GB)
  • 主机属性
序号 属性名 备注
1 MOID VCenter管理对象ID，CI唯一标识，业务主键
2 VCenterIP VCenter IP地址，区分不同VCenter
3 HostName 主机名称
4 Vendor 厂商
5 HostUUID 主机标识号
6 HostModel 型号
7 BIOSVersion BIOS版本
8 HostOS 主机操作系统
9 CPUModel CPU型号
10 CPUVendor CPU厂商
11 CPUNum CPU个数
12 CPUCores CPU核数
13 CPUThreads CPU线程数
14 CPUFrequency(GHz) CPU频率(GHz)
15 Nics 物理网卡数
16 VMQuantity 虚机数量
17 DefaultGateway 默认路由网关
18 IPv6Gateway IPv6路由网关
19 CPUCapacity(GHz) CPU容量(GHz)
20 MemoryCapacity(GB) 内存容量(GB)
21 DataStoreCapacity(GB) 存储容量(GB)
  • 虚机属性
序号 属性名 备注
1 MOID VCenter管理对象ID，CI唯一标识，业务主键
2 VCenterIP VCenter IP地址，区分不同VCenter
3 VMName 虚机名称
4 VMOS 操作系统
5 VMVersion 虚拟机版本
6 HostName 主机名称
7 IPAddress IP地址
8 MACAddress MAC地址
9 CPUCores CPU核数
10 CPUCapacity(GHz) CPU容量(GHz)
11 MemoryCapacity(GB) 内存容量(GB)
12 Disk(GB) 硬盘(GB)

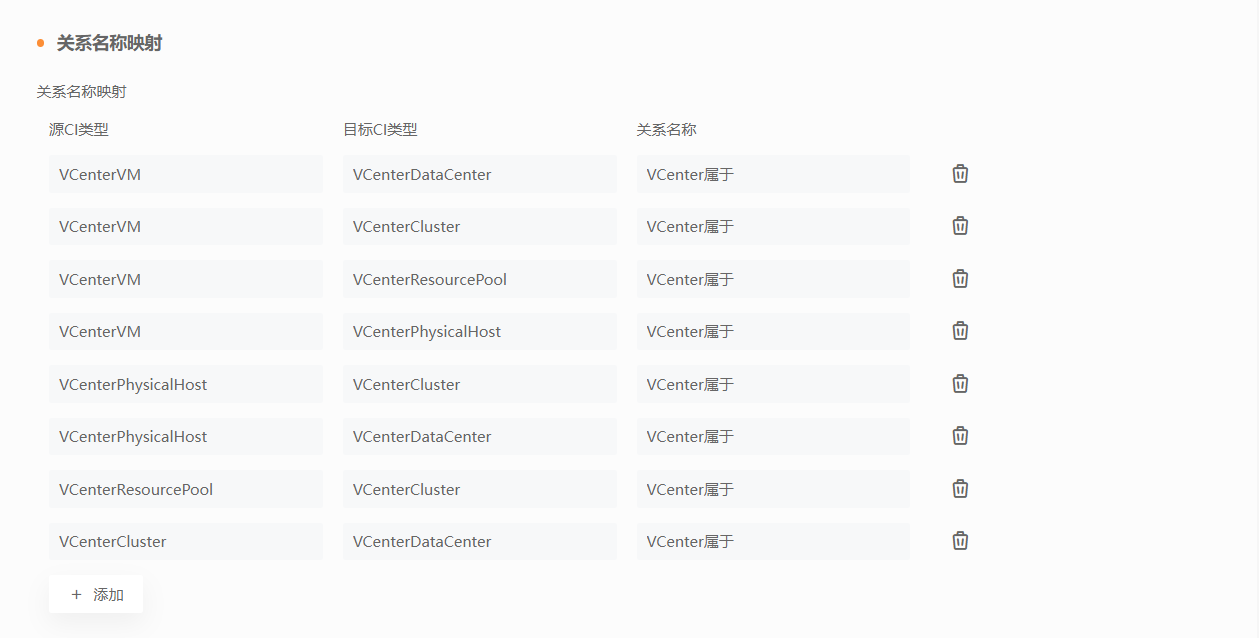

# 5. 关系名称映射（如下图）

  • 第一列为源CI类型，为VCenter内部资产类型，名称不可以修改（与第二列的前后顺序可以互换）
  • 第二列为目的CI类型，为VCenter内部资产类型，名称不可以修改（与第一列的前后顺序可以互换）
  • 第三列为森数据DIX中，建模规定的源类型与目的类型间的关系名称，可以根据需要修改

如图

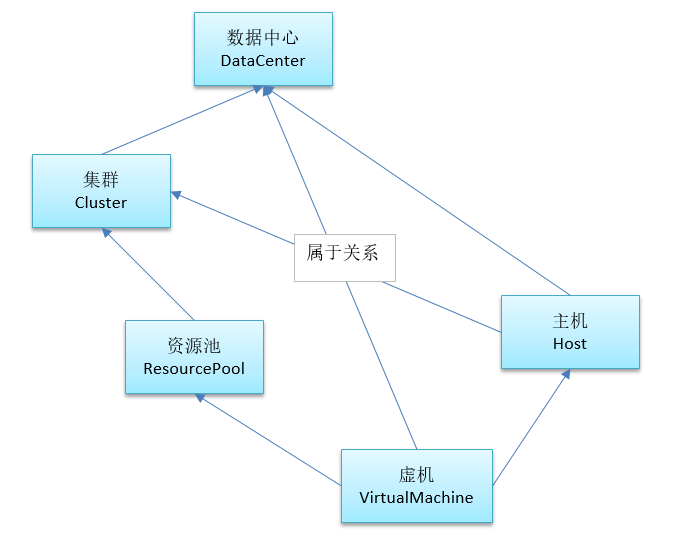

  • VCenter内部默认关系：

如图

# 6. CI删除说明

  • 每次同步VCenter各对象后，会与上一次同步做比对，不存在的对象会自动删除。

# 7. Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

# 8. 保存并启动

  • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

保存DIP实例

  • 点击开始/启动按钮。

保存DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

  • 待启动成功之后，点击日志按钮，查看数据是否能正常接入

# 告警集成

类型配置选择 告警，如下图所示。

选择DIP实例类型图

# 1. 属性配置

如图

  • 名称：输入DIP实例名称。

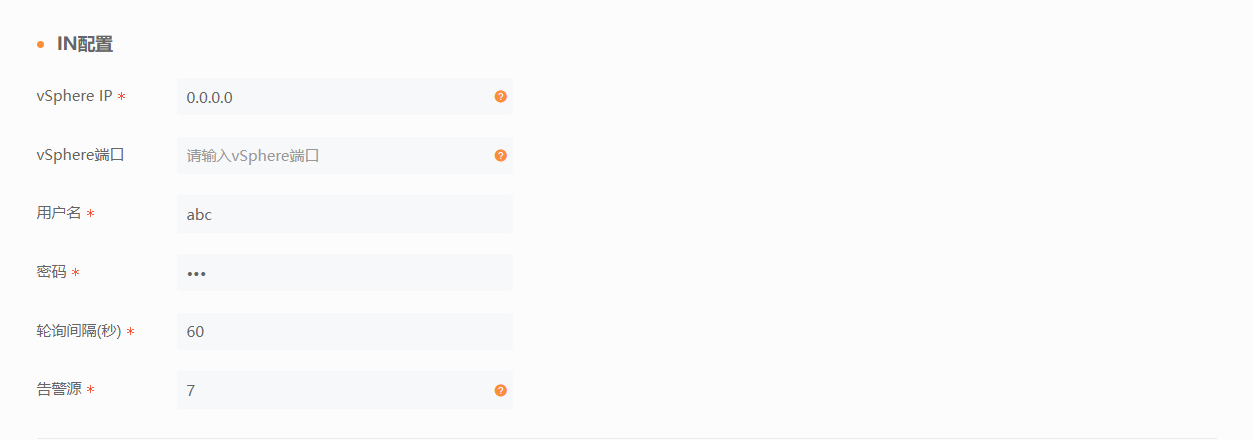

# 2. IN配置（如下图）

如图

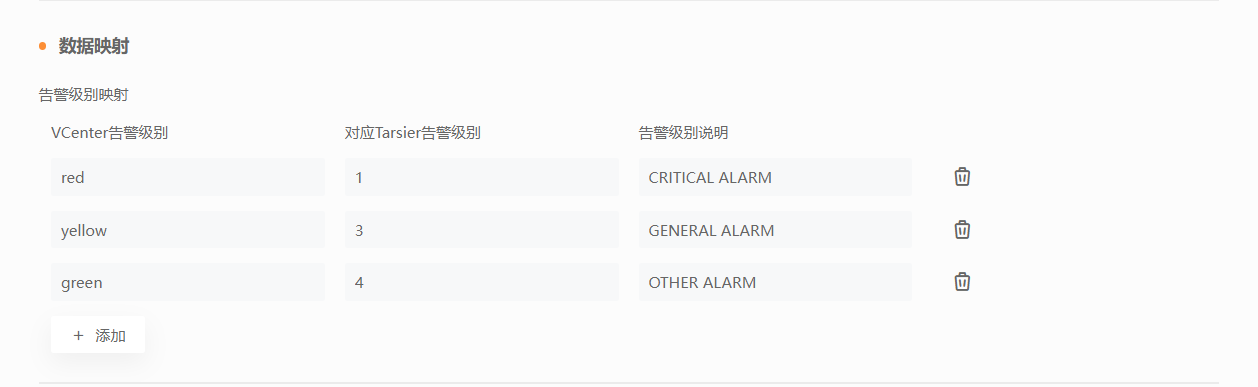

# 3. 告警数据映射（如下图）

如图

# 4. Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

# 5. 保存并启动

  • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

保存DIP实例

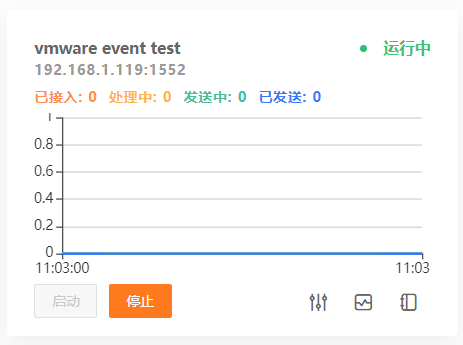

  • 点击开始/启动按钮。

保存DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

  • 待启动成功之后，点击日志按钮，查看数据是否能正常接入
