# Syslog

简述

syslog DIP插件适用于Syslog协议的数据集成场景，是一款开箱即用的DIP插件。

syslog数据集成

# 告警DIP实例配置

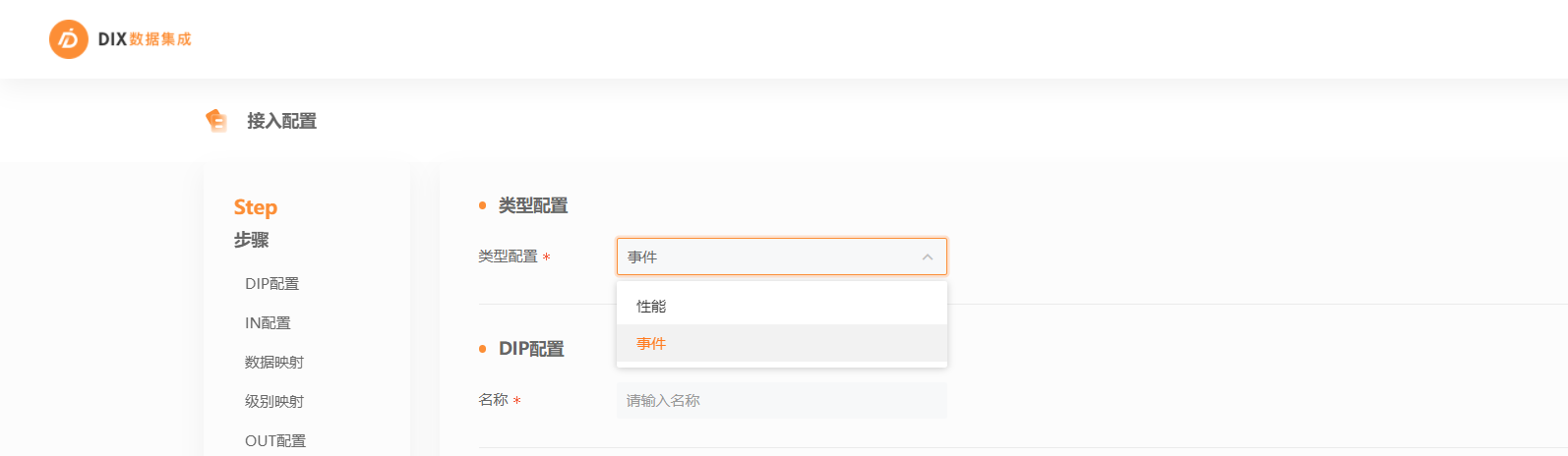

  • 在类型配置处选择事件

选择DIP实例类型图

# DIP实例配置

名称配置

  • 名称: DIP实例名称

# IN配置

告警IN配置

  • 主机： 服务端IP
  • 端口： 服务端端口
  • 协议： 与第三方厂商syslog确认进行syslog数据传输协议，可选UDP或TCP
  • 分隔符： 与第三方厂商syslog确认syslog数据中各字段间的分隔符
  • 告警源： 事件来源标识，标识该事件来自哪个监控系统

# 数据映射

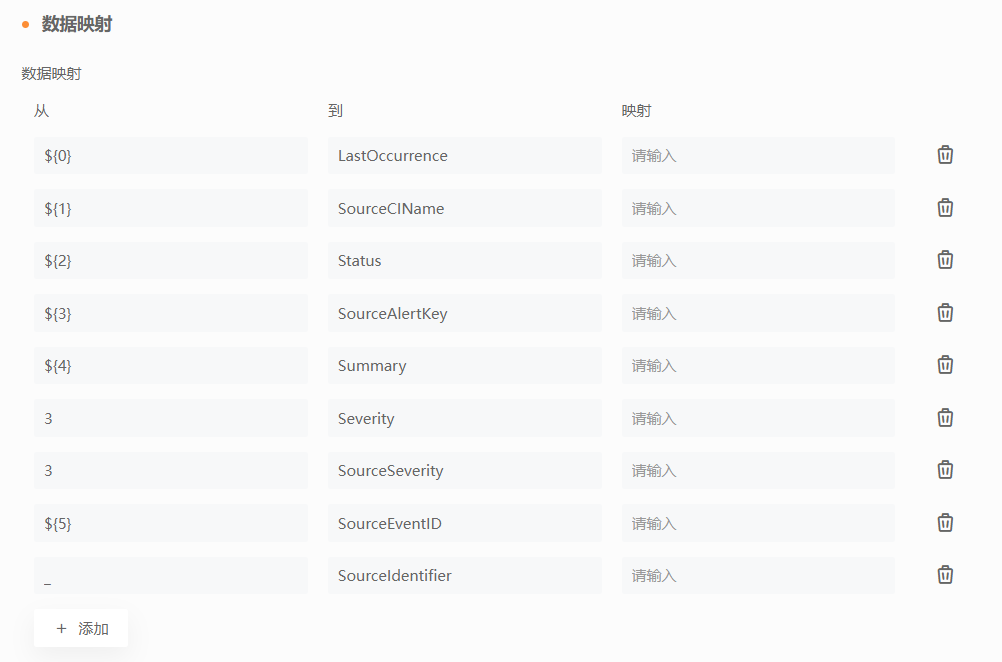

告警数据映射

  • 字段映射

    • 字段映射的目的：将syslog系统中的告警转变为tarsier系统中的告警。从列代表syslog的数据通过分隔符后各个字段值的下标位置，也可以是常量；到列代表映射的tarsier中的数据属性名称；映射列代表tarsier中的数据属性需要进行的匹配规则，可以为空。
    • SourceCIName：cicode
    • SourceAlertKey：指标名称
    • Summary：告警信息
    • LastOccurrence：最后发生告警时间
    • Status：告警状态
    • SourceIdentifier：告警的唯一标识
    • SourceEventID：告警事件主键
    • Severity：告警级别
    • SourceSeverity：告警原始级别
    从 到 映射
    ${0} SourceCIName 不填/分类名.属性名/rulecode=索引名
    ${1} SourceAlertKey
    ${2} Summary
    ${3} LastOccurrence
    ${4} Status
    ${5} SourceIdentifier
    ${6} SourceEventID
    ${7} Severity
    ${8} SourceSeverity

备注

  • Severity此处也由${7}映射，会通过后面的告警级别映射改变。
  • SourceCIName：CMV中用于确定发生告警的CI的ciCode，其所在行映射列的填写方式有四种：
    • ${0}在对方系统中具有唯一性，且${0}是CI分类中的主键(CI分类中不一定也叫0)，此时在SourceCIName这一行的映射处不填任何内容，默认按照cicode查找。
    • ${0}在对方系统中具有唯一性，但${0}不是CI分类中的主键，此时映射一栏填写分类名.属性名(CMV中的分类名和属性名，该属性必须能够唯一标识CI，该属性在CMV中不一定叫0)。如X86宿主机.主机名，即按照搜索分类的指定属性查找。
    • 对方系统的告警中没有属性来标识发生告警的设备，则可以用两个或多个属性来匹配到唯一的设备(这两个或多个属性在CI分类中必须存在)，此时需要在NOAH中使用这两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI字段列填写rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找。
    • 4）多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]， 其中CIPropertys=为标识(必填)；CIPropertys=为匹配规则(JSON格式)。
      • className：CMV中CI的分类名称，可以填多个。多个分类名称之间使用英文逗号分隔","，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配。
      • CIAttribute：匹配的CI属性是一个数组格式。如果多属性匹配可配置多个属性的规则。name为属性名称；opType匹配的方式；1为精确匹配；2为模糊匹配；value为属性值${}是源数据中的值。
      • 不同分类或全部分类下的相同属性匹配。如：CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]
      • 不同分类下的不同属性.如: CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${2}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]

# 级别映射

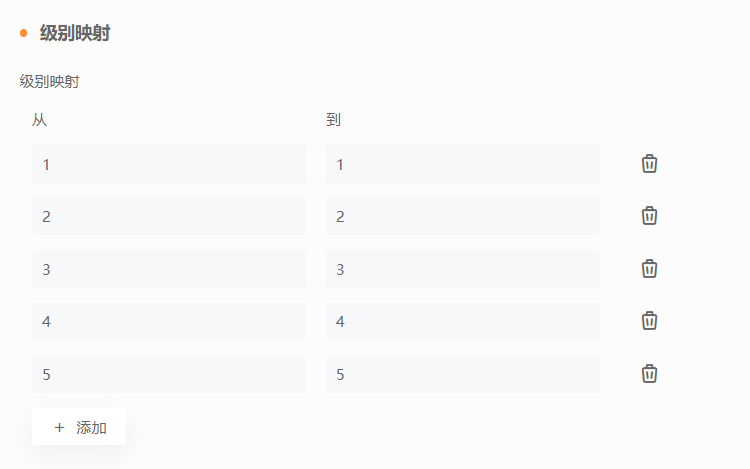

告警级别映射

从列代表第三方厂商的告警级别等级(6一般是最高级别的告警)，到列代表tarsier中的告警级别(1是最高级别告警)，两者的对应关系要按照级别的严重性一一映射填写.示例如下图所示：

从 到
6 1
5 2
4 3
3 4
2 5
1 6
  • 告警源： 事件来源标识，标识该事件来之哪个监控系统。此处指在tarsier系统中定义的告警源。

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

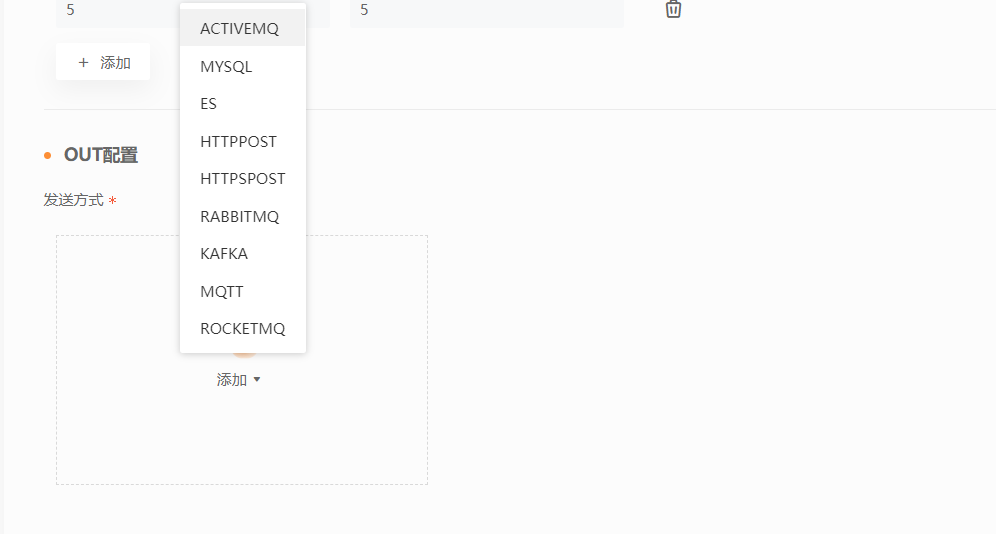

输出方式选择

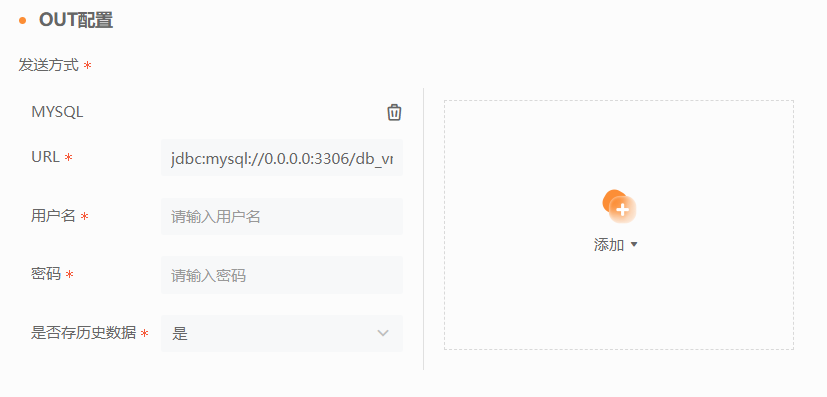

  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写

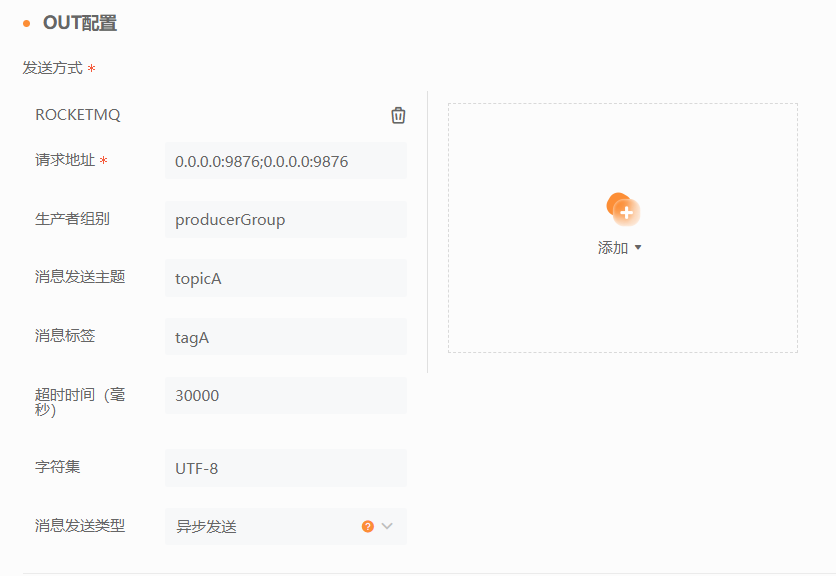

  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

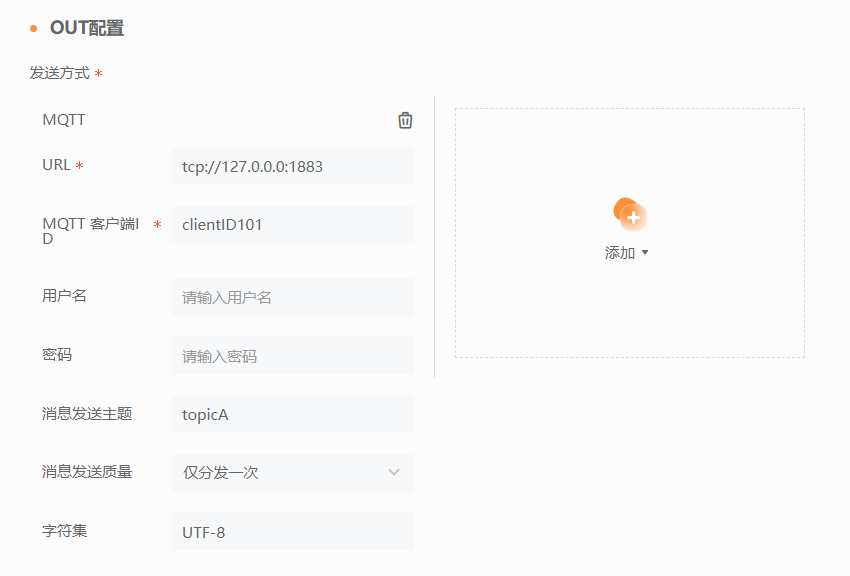

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

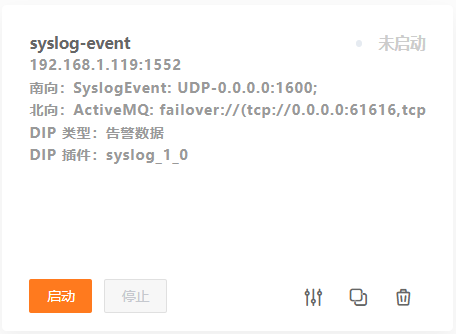

    新建DIP实例

    • 点击开始/启动按钮。

    启动DIP实例

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

    • 待启动成功之后，点击日志按钮，查看数据是否能正常接入

# 性能DIP实例配置

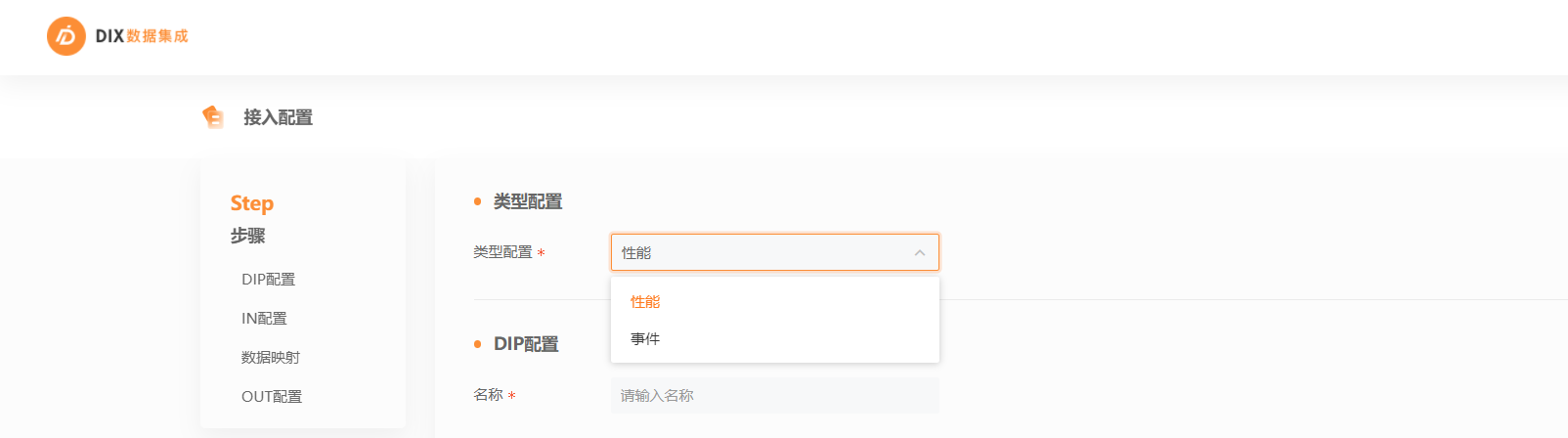

  • 在类型配置处选择性能

选择DIP实例类型图

# DIP实例配置

名称配置

  • 名称： DIP实例名称

# IN配置

性能IN配置

  • 主机IP： 服务端IP
  • 端口： 服务端端口
  • 协议： 与第三方厂商syslog确认进行syslog数据传输协议，可选UDP或TCP
  • 分隔符： 与第三方厂商syslog确认syslog数据中各字段间的分隔符

# 数据映射

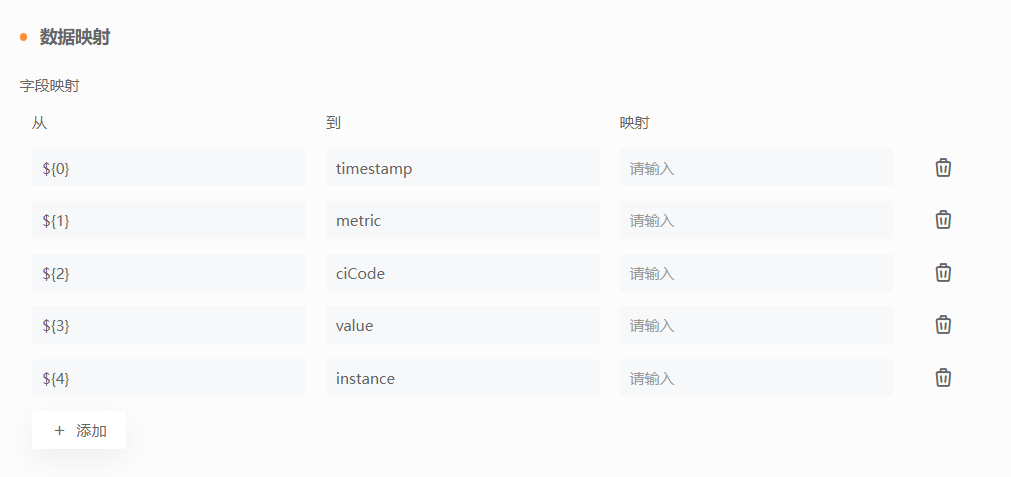

性能数据映射

  • 字段映射：

    • 字段映射的目的：将syslog系统中的性能转变为tarsier系统中的性能，从列代表syslog的数据通过分隔符后各个字段值的下标位置。到列代表syslog的数据通过分隔符后各个字段名称。映射列代表tarsier中的数据属性需要进行的匹配规则，可以为空。

      从 到 映射
      ${0} ciCode 不填/分类名.属性名/rulecode=索引名
      ${1} metric
      ${2} value
      ${3} timestamp
      ${4} instance

备注

  • timestamp此处也由${3}映射，并且可进行时间格式转换。如dateformat(${3},yyyy-MM-dd HH:mm:ss)，其中时间格式为${3}的时间格式
  • ${0}：CMV中用于确定性能所在CI的ciCode，其所在行映射列有四种填写方式：
    • ${0}在对方系统中具有唯一性，且${0}是CI分类中的主键。此时在SourceCIName这一行的映射列不填任何内容，会默认按照cicode查找。
    • ${0}在对方系统中具有唯一性，但${0}不是CI分类中的主键。此时映射列填写分类名.属性名(CMV中的分类及属性名，该属性必须能够唯一标识CI)。如X86宿主机.主机名，即按照搜索分类的指定属性查找。
    • 对方系统的性能中没有属性来标识发生性能的设备，则可以用两个或多个属性来匹配到唯一的设备(这两个或多个属性在CI分类中必须存在)。此时需要在NOAH中使用这两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射列填写rulecode=索引名称。此时按照按照在NOAH中建立的规则索引查找。
    • 多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]，其中CIPropertys=为标识(必填)；CIPropertys=为匹配则(JSON格式)。
  • className：CMV中CI的分类名称。可以填多个，多个分类名称之间使用英文逗号分隔","，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配。
  • CIAttribute：匹配的CI属性是一个数组格式。如果多属性匹配可配置多个属性的规则，name：属性名称；opType：匹配的方式1：精确匹配；2：模糊匹配；value：属性值，${}是源数据中的值。
  • 不同分类或全部分类下的相同属性匹配。如：CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]
  • 不同分类下的不同属性。如：CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${2}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]

# Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

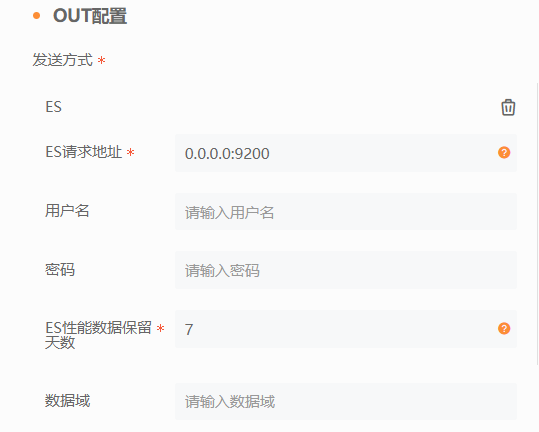

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

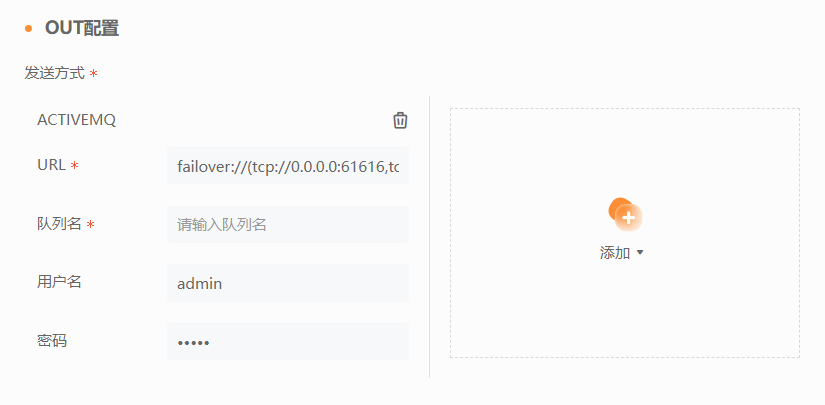

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

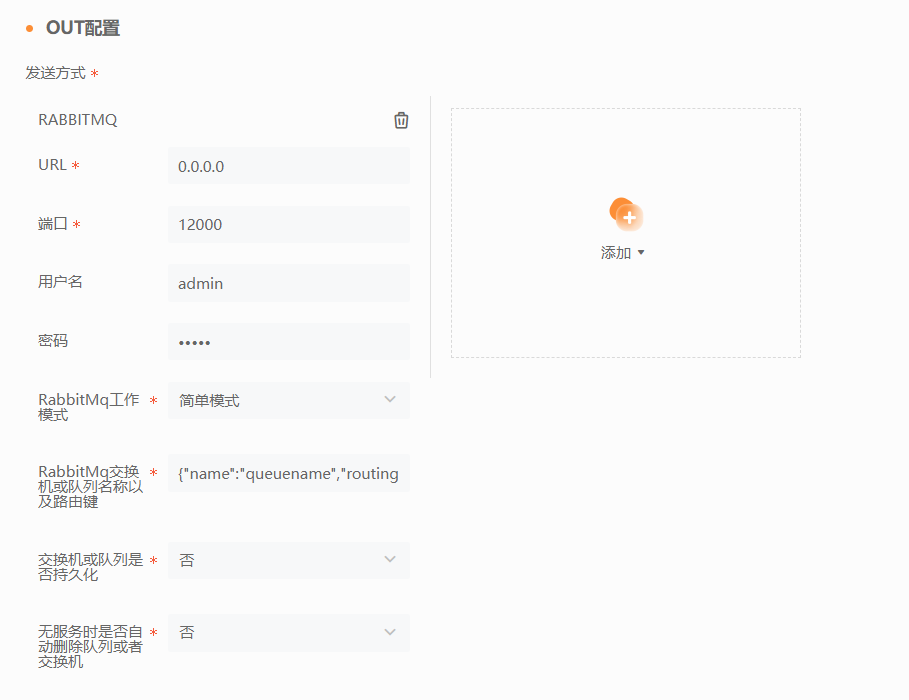

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

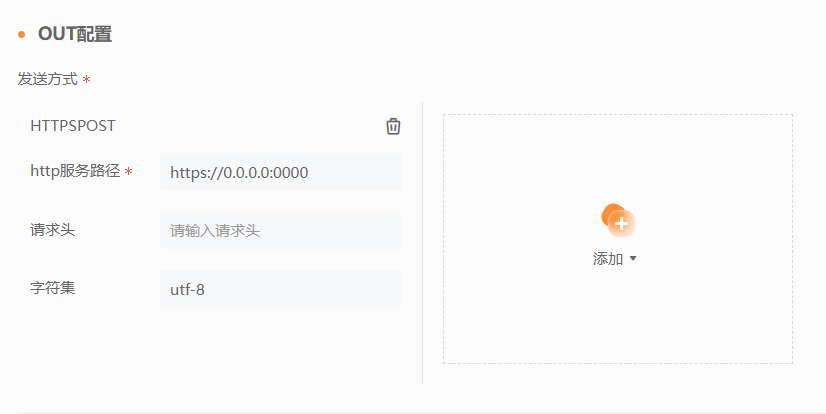

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

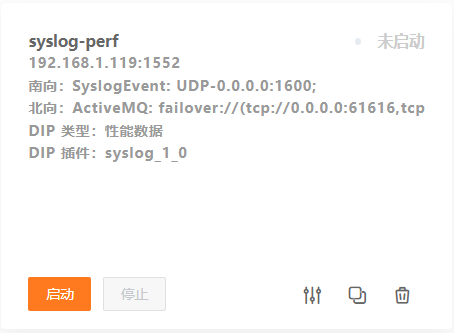

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

    新建DIP实例

    • 点击开始/启动按钮。

    新建DIP实例

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

    • 待启动成功之后，点击日志按钮，查看数据是否能正常接入
