# SNMP

简述

SNMP DIP插件主要适用于采用snmp方式的数据对接场景，现有版本支持 snmp-get。snmp-trap，snmp-getBulk，snmp-getSubtree，snmp-getWalk。

snmp数据集成

# 告警-trap的配置

  • 在配置页面选择告警-trap

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

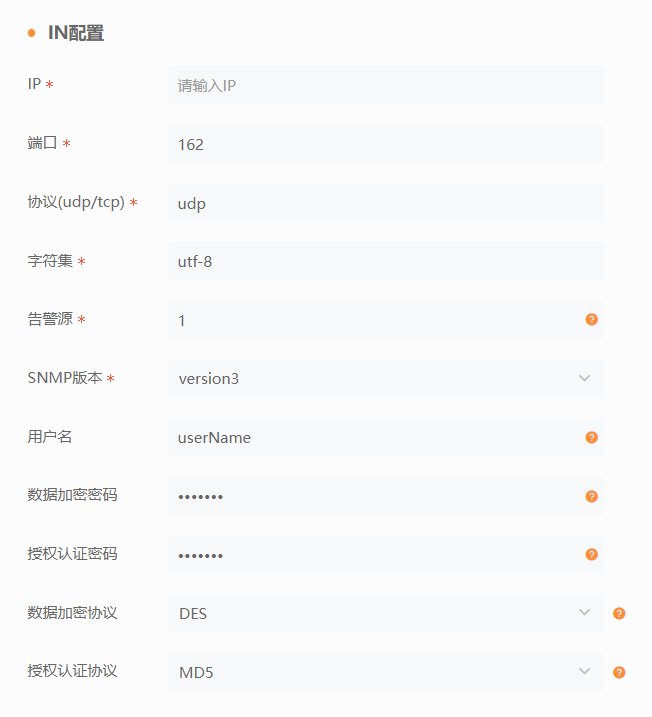

# IN配置

DIP实例 IN配置

  • IP： 宿主机的IP
  • 端口： 服务器的端口。可自定义，默认162
  • 协议(udp/tcp)： 接收数据的方式。根据需求任选其一
  • 字符集： 默认utf-8
  • 告警源： 根据实际情况到EMV中添加事件源获取编号
  • SNMP版本： version1，version2c，version3根据需求选择
  • 用户名： SNMP v3用户名
  • 数据加密密码： SNMP v3数据加密密码
  • 授权认证密码： SNMP V3授权认证密码
  • 数据加密协议： SNMP V3数据加密时使用的协议
  • 授权认证协议： SNMP V3授权认证时使用的协议

# OID映射

  • 从代表告警oid，到代表oid对应的字段。
    注意：到的下方不用修改，使oid和字段一一对应即可。oid的填写样例：${2011.2.15.2.4.3.3.7.0}

    从 到 映射CI
    oid1 SourceCIName 映射CI
    oid1 Summary
    oid1 SourceAlertKey
    oid1 SourceSeverity
    oid1 Severity
    oid1 SourceEventID
    oid1 LastOccurrence
    oid1 Status
    _ SourceIdentifier

备注1

SourceCIName需要处理映射CI

  • CI映射是为了告警挂载，将对方系统的告警匹配到发生该告警的设备(森数据DIX系统中的设备)上，此属性值有以下几种方式：
    • 1)当${oid}在对方系统中具有唯一性，且${oid}是CI分类中的主键。此处不填任何内容，会默认按照主键查找。
    • 2)当${oid}在对方系统中具有唯一性，但${oid}不是CI分类中的主键。此时填写分类名。属性名(CMV中的分类及属性名，该属性必须能够唯一标识CI)。如X86宿主机.机名，即按照搜索分类的指定属性查找。
    • 3)若对方系统的告警中没有属性来标识发生告警的设备，则可以用两个或多个属性来匹配到唯一的设备(这两个或多个属性在CI分类中必须存在)，此时需要在NOAH中使用两个或多个属性建立规则索引。规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI字段列填写rulecode=索引名称，此时按照按照在NOAH建立的规则索引查找，5.5版本后推荐使用下面的多分类多属性匹配。
    • 4）多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${oid}"}]}] 其中CIPropertys=为标识，必须填。CIPropertys=后面的是匹配规则，为json格式。
      • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配
      • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配；2为模糊匹配
      • value为属性值，${}是源数据中的值
      • 不同分类或全部分类下的相同属性匹配: 如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${oid}"}]}]
      • 不同分类下的不同属性。如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${oid1}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${oid2}"}]}]
    • 5)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${oid1}，${oid2}。其中${oid1}，${oid2}是源数据中的属性值(在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1)，这两个值分别对应CMDB的A分类中的两个业务主键的值。以下是项目中常见的几种匹配机制：
      • 相同个数业务主键匹配。规则代码的填写如hashCode=${oid1}，${oid2}或hashCode=${oid}；只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号,分隔
      • 不同个数业务主键匹配。规则代码的填写如hashCode=${oid1}，${oid2}||${oid3}，多个规则之前用||分隔

备注2

LastOccurrence

  • 如果时间字段LastOccurrence的日期格式不是yyyy-MM-dd HH:mm:ss，需要转换日期格式，转换方法如下： 在从一栏的填写方式有三种情况：
    • 1)当对方是13位时间戳即毫秒数。格式： dateformat(${对方告警中代表最后发生时间的oid})
    • 2)当对方是10位时间戳即秒数的时候首先要相应的补充000即调整为13位时间戳。格式：dateformat({对方告警中代表最后发生时间的字段oid}000)
    • 3)当对方是日期格式的时候，需要再加一个参数即指定当前对方时间的格式是什么。格式：dateformat(${对方告警中代表最后发生时间的字段oid},对方的时间格式)， 例如:dateformat(${对方的时间},yyyy/MM/dd HH:mm:ss)

# 数据映射

原始告警级别映射

  • 从列代表原始告警级别，到列代表映射的告警

    从 到
    1 紧急
    2 重要
    3 次要
    4 提示
    5 不明确

告警级别映射

  • 从列代表原始告警级别，到列代表tarsier中的告警级别(1是最高级别告警)，两者的对应关系级别一一映射填写

    从 到
    1 1
    2 2
    3 3
    4 4
    5 4

告警指标映射

  • 从列代表原始告警指标，到列代表映射的告警指标。

    从 到
    1 通信告警
    2 设备告警
    3 处理错误告警
    4 业务质量告警
    5 环境告警
    6 完整性告警
    7 操作告警
    8 物理资源告警
    9 安全告警
    10 时间域告警
    11 属性值改变告警
    12 对象创建告警
    13 对象删除告警
    14 关系改变告警
    15 状态改变告警
    16 路由改变告警
    17 保护倒换告警
    18 越限告警
    19 文件传输状态告警
    20 备份状态告警
    21 心跳告警

时区映射： 根据实际情况填写即可

告警开启关闭映射

  • 从列代表原始告警开启或关闭值，到代表映射的tarsier告警开启或关闭。其中1：开启告警；2：关闭告警

    从 到
    1 2
    2 1

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例。

    snmpEventDIP

    • 点击开始/启动，开始接入告警数据

    snmpEventDIP

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

# 告警-get的配置

注意

  • 该DIP实例用来获取具有告警量值的oid数据。
  • 在配置页面选择告警-get
    选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

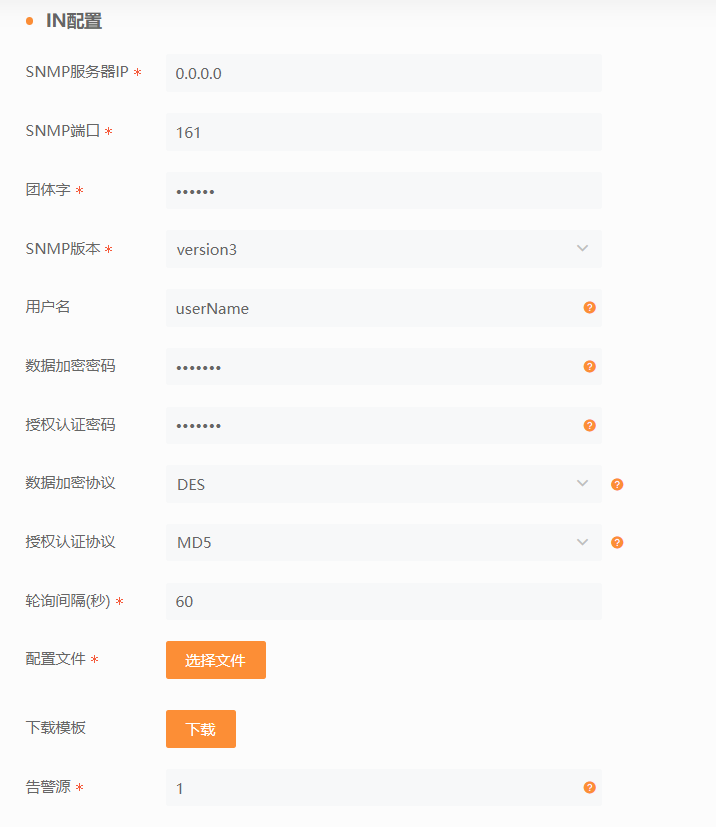

# IN配置

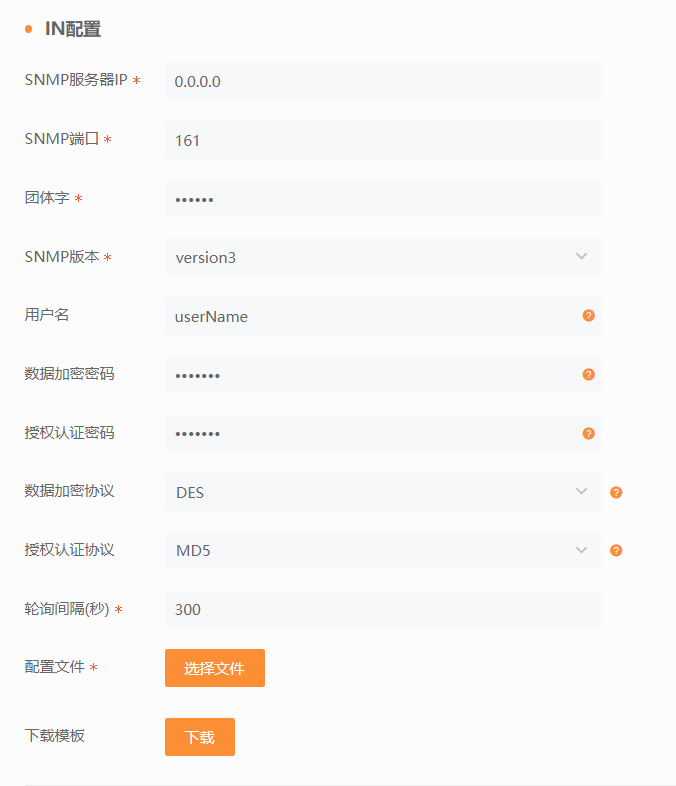

DIP实例 IN配置

  • SNMP服务器IP： 服务的ip

  • SNMP端口： 服务的端口

  • 团体字： 开放给uinnova的snmp团体字，即密码

  • SNMP版本： version1，version2c，version3根据需求选择

  • 用户名： SNMP v3用户名

  • 数据加密密码： SNMP v3数据加密密码

  • 授权认证密码： SNMP V3授权认证密码

  • 数据加密协议： SNMP V3数据加密时使用的协议

  • 授权认证协议： SNMP V3授权认证时使用的协议

  • 轮询间隔(秒)： 获取告警数据的周期

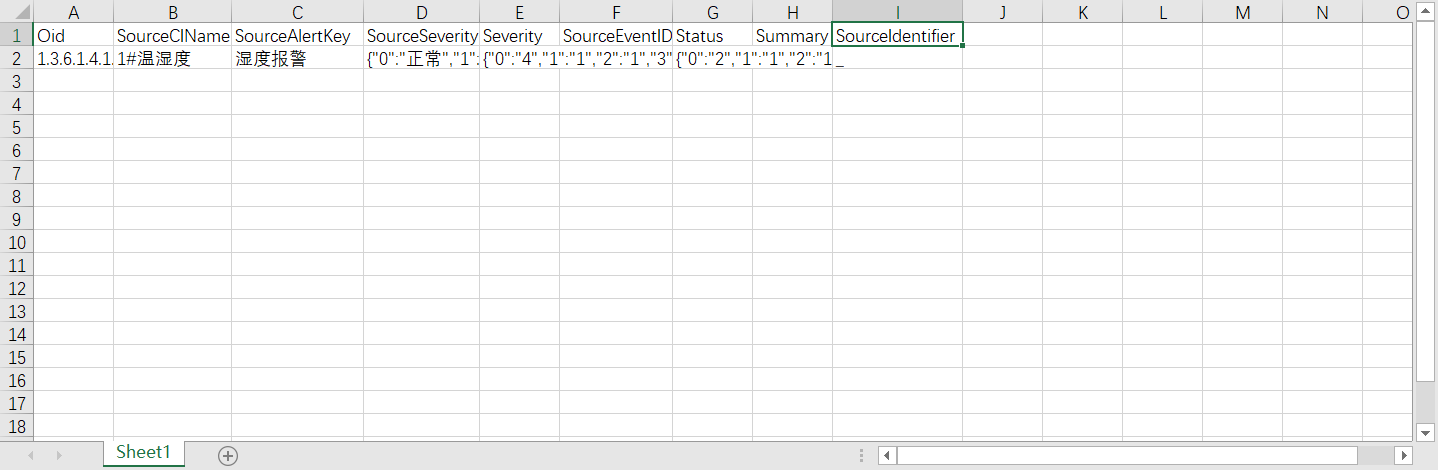

  • 配置文件： 通过Excel配置告警指标相关属性。oid根据snmp服务的mib库查找，其中sheet名称为分类名称。列标题定义如下：

    列名称 是否必填 描述
    Oid 是 告警指标对应的oid
    SourceCIName 是 告警指标oid对应的设备
    SourceAlertKey 是 告警指标oid对应的告警指标名称
    SourceSeverity 否 告警指标oid对应的告警级别。如果数据需要映射，数据类型为json，示例：{"0":"正常","1":"温度过高","2":"温度过低","3":"无效值"}
    Severity 否 SourceSeverity映射到tarsier告警级别，如果SourceSeverity为int类型，可不用映射，数据类型为json，示例：{"0":"4","1":"1","2":"1","3":"2"}
    SourceEventID 否 默认使用Oid
    Status 是 告警指标oid对应的告警状态，必须映射，数据类型为json，示例：{"0":"2","1":"1","2":"1","3":"2"}
    Summary 否 告警指标oid对应的告警描述，默认值（SourceCIName+SourceAlertKey+“发生告警”）
    SourceIdentifier 否 压缩标识字段，默认值 ”_“

snmpGetAlarm

  • 告警源： 告警不同来源标识

# 数据映射

  • CI映射是为了告警挂载。将对方系统的告警匹配到发生该告警的设备(tarsier系统中的设备)上，此属性值有以下几种填写方式：

特别注意，认真阅读以下内容，填写错误可能导致丰富CI失败

  • 1)当SourceCIName在对方系统中具有唯一性，且SourceCIName是CI分类中的主键，此处不填任何内容，会默认按照主键查找。
  • 2)当SourceCIName在对方系统中具有唯一性，但SourceCIName不是CI分类中的主键，此时填写分类名。属性名（CMV中的分类及属性名，该属性必须能够唯一标识CI），如X86宿主机.主机名，即按照搜索分类的指定属性查找。
  • 3）多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${oid}"}]}]其中CIPropertys=为标识，必须填，CIPropertys=后面的是匹配规则，为json格式。
    • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配；
    • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配，2为模糊匹配，value为属性值，${}是源数据中的值；
    • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${oid}"}]}]
    • 不同分类下的不同属性，如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${oid1}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${oid2}"}]}]
    • 4)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${oid1}，${oid2}。其中${oid1}、${oid2}是源数据中的属性值（在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1），这两个值分别对应CMDB的A分类中的两个业务主键的值。以下是项目中常见的几种匹配机制：
    • 相同个数业务主键匹配。规则代码的填写如hashCode=${oid1},${oid2}或者hashCode=${oid}；只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号,分隔。
    • 不同个数业务主键匹配。规则代码的填写如hashCode=${oid1},${oid2}||${oid3}，多个规则之前用||分隔。

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例。

    snmpEventDIP

    • 点击开始/启动按钮，开始接入告警数据。

    snmpEventDIP

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

# 性能-getBulk的配置

  • 在配置页面选择性能-getBulk

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

# IN配置

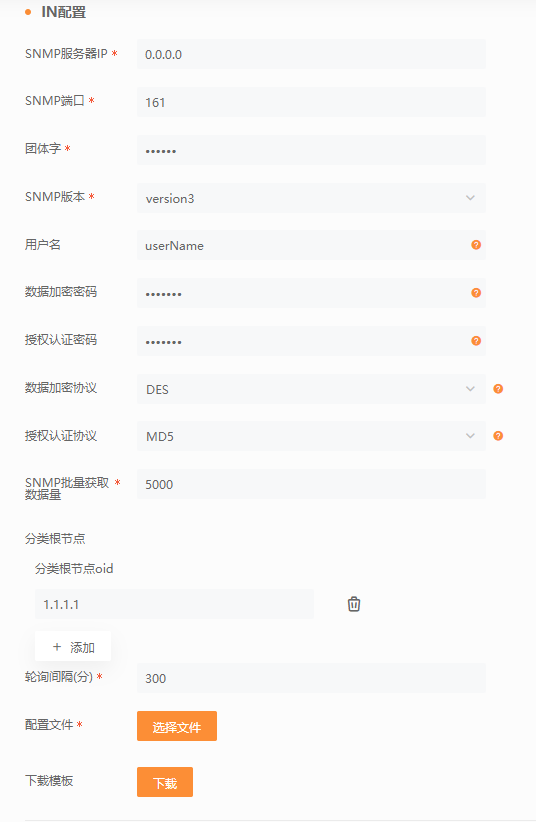

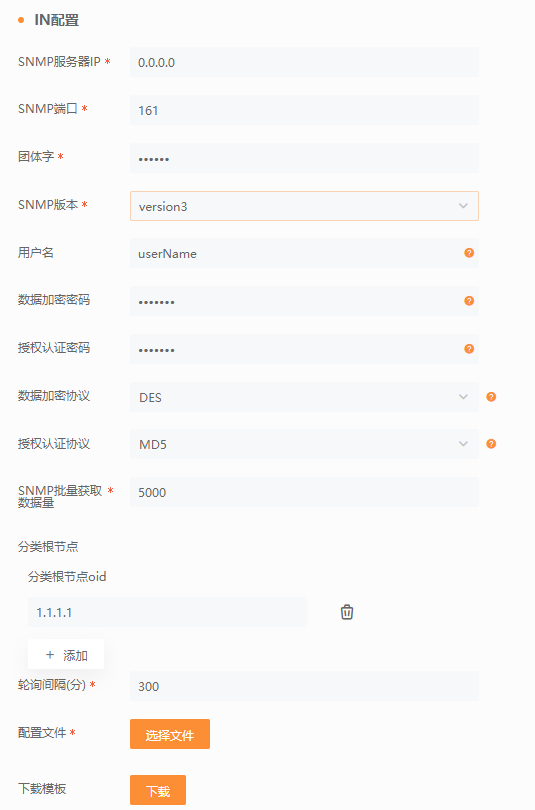

DIP实例 IN配置

  • SNMP服务器IP： 服务的ip
  • SNMP端口： 服务的端口
  • 团体字： 开放给uinnova的snmp团体，即密码
  • SNMP版本： version1，version2c，version3根据需求选择
  • 用户名： SNMP v3用户名
  • 数据加密密码： SNMP v3数据加密密码
  • 授权认证密码： SNMP V3授权认证密码
  • 数据加密协议： SNMP V3数据加密时使用的协议
  • 授权认证协议： SNMP V3授权认证时使用的协议
  • SNMP批量获取数据量： 一次获取的数据量
  • root oid(oid根节点)： 设备oid的根节点
  • 轮询间(秒)： 获取性能数据的周期

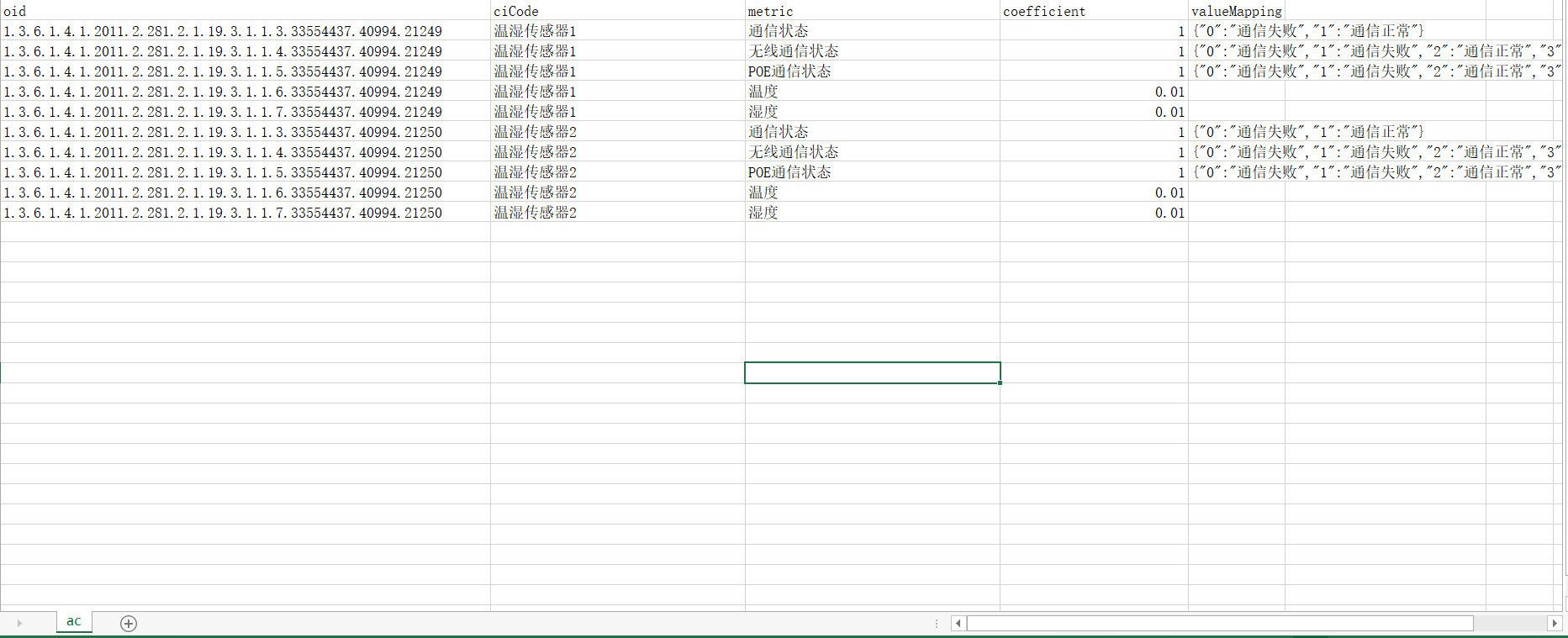

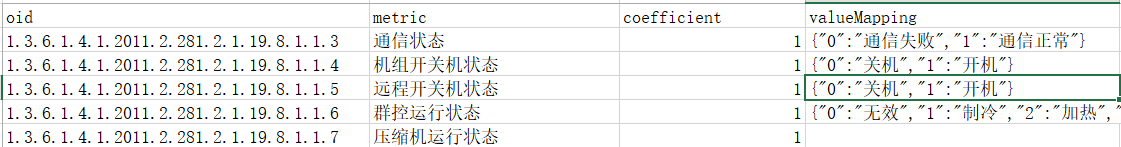

  • 配置文件： 通过Excel配置性能指标相关属性，oid根据snmp服务的mib库查找。其中sheet名称为分类名称，列标题定义如下：
    • oid：指标对应的oid
    • metric：指标对应的名称
    • coefficient：指标对应值的比例系数
    • valueMapping：指标值对应的映射关系，数据类型为json。若无则不用填写。示例：{"0":"通信失败","1":"通信正常"} 选择DIP实例类型图

# 数据映射

  • 映射CI：映射CI是为了将snmp性能数据匹配到设备(tarsier系统中的)上。此属性只有2种值。

    • 为空(即不写任何字符)：适用于cicode为设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取

    • CI分类名.属性名的方式填写：即代表性能所属设备的属性在tarsier系统中对应的CI分类和属性名，属性名具体值是设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取。

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例。

    snmpPerftDIP

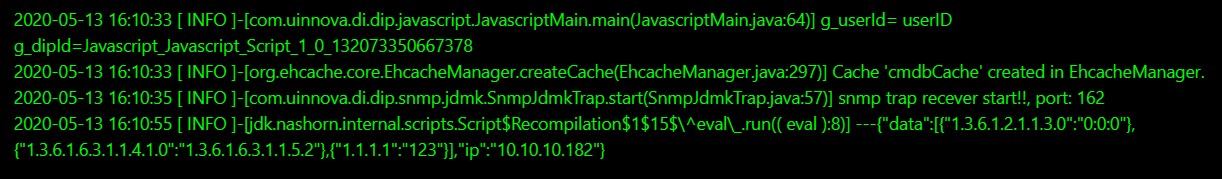

    • 点击开始/启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

    snmpPerftDIP

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

# 性能-getSubtree的配置

  • 在配置页面选择性能-getSubtree

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

# IN配置

DIP实例 IN配置

  • SNMP服务器IP： 服务的ip
  • SNMP端口： 服务的端口
  • 团体字： 开放给uinnova的snmp团体，即密码
  • SNMP版本： version1，version2c，version3根据需求选择
  • 用户名： SNMP v3用户名
  • 数据加密密码： SNMP v3数据加密密码
  • 授权认证密码： SNMP V3授权认证密码
  • 数据加密协议： SNMP V3数据加密时使用的协议
  • 授权认证协议： SNMP V3授权认证时使用的协议
  • SNMP批量获取数据量： 一次获取的数据量
  • 分类根节点oid： 设备分类oid的根节点
  • 轮询间(秒)： 获取性能数据的周期

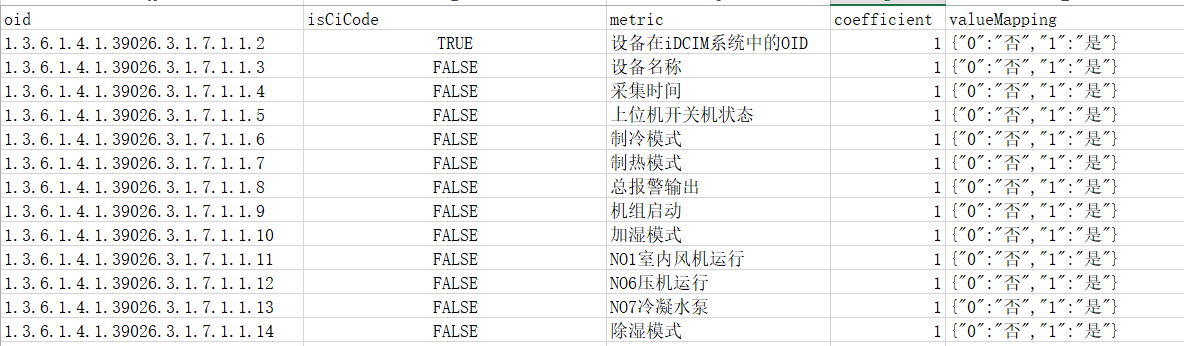

  • 配置文件： 通过Excel配置性能指标相关属性，oid根据snmp服务的mib库查找。其中sheet名称为分类名称，列标题定义如下：
    • oid：指标对应的oid
    • isCiCode：是否是指标对应的ci
    • metric：指标对应的名称
    • coefficient：指标对应值的比例系数
    • valueMapping：指标值对应的映射关系，数据类型为json。若无则不用填写。示例：{"0":"通信失败","1":"通信正常"} 选择DIP实例类型图

# 数据映射

  • 映射CI：映射CI是为了将snmp性能数据匹配到设备(tarsier系统中的)上。此属性只有2种值。

    • 为空(即不写任何字符)：适用于cicode为设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取

    • CI分类名.属性名的方式填写：即代表性能所属设备的属性在tarsier系统中对应的CI分类和属性名，属性名具体值是设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取。

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例。

    snmpPerftDIP

    • 点击开始/启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

    snmpPerftDIP

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

# 性能-getWalk的配置

  • 在配置页面选择性能-getWalk

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

# IN配置

DIP实例配置

  • SNMP服务器IP： 服务的ip
  • SNMP端口： 服务的端口
  • 团体字： 开放给uinnova的snmp团体，即密码
  • SNMP版本： version1，version2c，version3根据需求选择
  • 用户名： SNMP v3用户名
  • 数据加密密码： SNMP v3数据加密密码
  • 授权认证密码： SNMP V3授权认证密码
  • 数据加密协议： SNMP V3数据加密时使用的协议
  • 授权认证协议： SNMP V3授权认证时使用的协议
  • SNMP批量获取数据量： 一次获取的数据量
  • 分类根节点oid： 设备分类oid的根节点
  • 轮询间(秒)： 获取性能数据的周期
  • 配置文件： 通过Excel配置性能指标相关属性，oid根据snmp服务的mib库查找。其中sheet名称为分类名称，列标题定义如下：
  • oid：指标对应的oid
  • isCiCode：是否是指标对应的ci
  • metric：指标对应的名称
  • coefficient：指标对应值的比例系数
  • valueMapping：指标值对应的映射关系，数据类型为json。若无则不用填写。示例：{"0":"通信失败","1":"通信正常"} 选择DIP实例类型图

# 数据映射

  • 映射CI：映射CI是为了将snmp性能数据匹配到设备(tarsier系统中的)上。此属性只有2种值。

    • 为空(即不写任何字符)：适用于cicode为设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取

    • CI分类名.属性名的方式填写：即代表性能所属设备的属性在tarsier系统中对应的CI分类和属性名，属性名具体值是设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取。

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例。

    snmpPerftDIP

    • 点击开始/启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

    snmpPerftDIP

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

# 性能-get的配置

  • 在配置页面选择性能-get

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

# IN配置

DIP实例 IN配置

  • SNMP服务器IP： 服务的ip
  • SNMP端口： 服务的端口
  • 团体字： 开放给uinnova的snmp团体，即密码
  • SNMP版本： version1，version2c，version3根据需求选择
  • 用户名： SNMP v3用户名
  • 数据加密密码： SNMP v3数据加密密码
  • 授权认证密码： SNMP V3授权认证密码
  • 数据加密协议： SNMP V3数据加密时使用的协议
  • 授权认证协议： SNMP V3授权认证时使用的协议
  • 轮询间(秒)： 获取性能数据的周期
  • 配置文件： 通过Excel配置性能指标相关属性，oid根据snmp服务的mib库查找。其中sheet名称为分类名称，列标题定义如下：
    • oid：指标对应的oid
    • ciCode：指标对应的ci，与森数据DIX中保持一致
    • metric：指标对应的名称
    • coefficient：指标对应值的比例系数
    • valueMapping：指标值对应的映射关系，数据类型为json。若无则不用填写。示例：{"0":"通信失败","1":"通信正常"} 选择DIP实例类型图

# 数据映射

  • 映射CI：映射CI是为了将snmp性能数据匹配到设备(tarsier系统中的)上。此属性只有2种值。

    • 为空(即不写任何字符)：适用于cicode为设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取

    • CI分类名.属性名的方式填写：即代表性能所属设备的属性在tarsier系统中对应的CI分类和属性名，属性名具体值是设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取。

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例。

    snmpPerftDIP

    • 点击开始/启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入。

    snmpPerftDIP

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

# 编程式snmp-trap接收数据

引言

  • 通过上边的学习，我们对snmp的使用和配置有了一定的了解。下面介绍一种较为灵活的snmp-trap(现有版本仅snmp-trap支持编程式)`方式获取数据。

# 操作步骤

  • 新建一个javaScript类型的DIP实例，然后在脚本里输入示例代码。

示例代码

/**
 * 示例代码, 仅提供了最基础的获取数据的部分, 获取到数据之后需要自行对数据进行解析
 */
function run() {
    // 引入启动类依赖
    var SnmpJdmkTrap = Java.type("com.uinnova.di.dip.snmp.jdmk.SnmpJdmkTrap");
    // 本地服务的端口号, 默认162
    var snmpJdmkTrap = new SnmpJdmkTrap("162");
    while (true) {
        var data = snmpJdmkTrap.getData();
        // data 便是对方推送的数据
        logger.info("---" + data);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

参考日志

snmpjdmk

日志字段说明

可以看到，日志的返回格式是一个json格式的字符串，其中包含如下几个部分。

  • ip：推送方的ip地址
  • data：业务数据
    • 其中data中一条数据格式为{oid:value}

当接收到数据之后，便可以根据snmp的对照表将oid映射成我们需要的字段即可。

上次更新时间: 3/20/2023, 9:06:32 AM

← Socket →
