森数据DIX说明文档

# Schneider

简述

Schneider 是一款对接Schneider动环监控系统性能和告警数据的开箱即用的DIP插件。

施耐德数据集成

# 性能类的相关配置

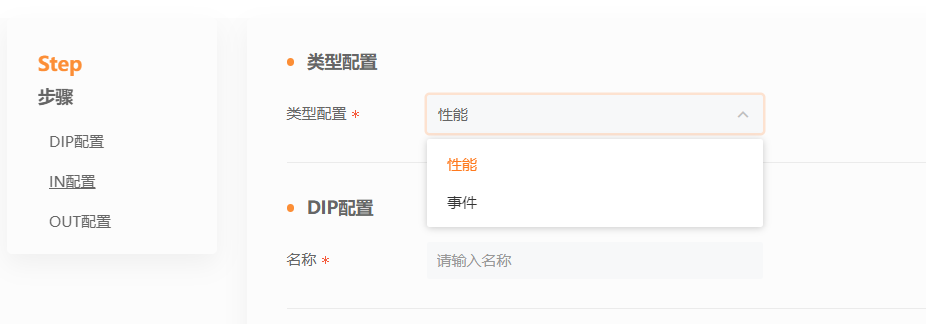

  • 类型配置选择性能

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称：DIP实例名称

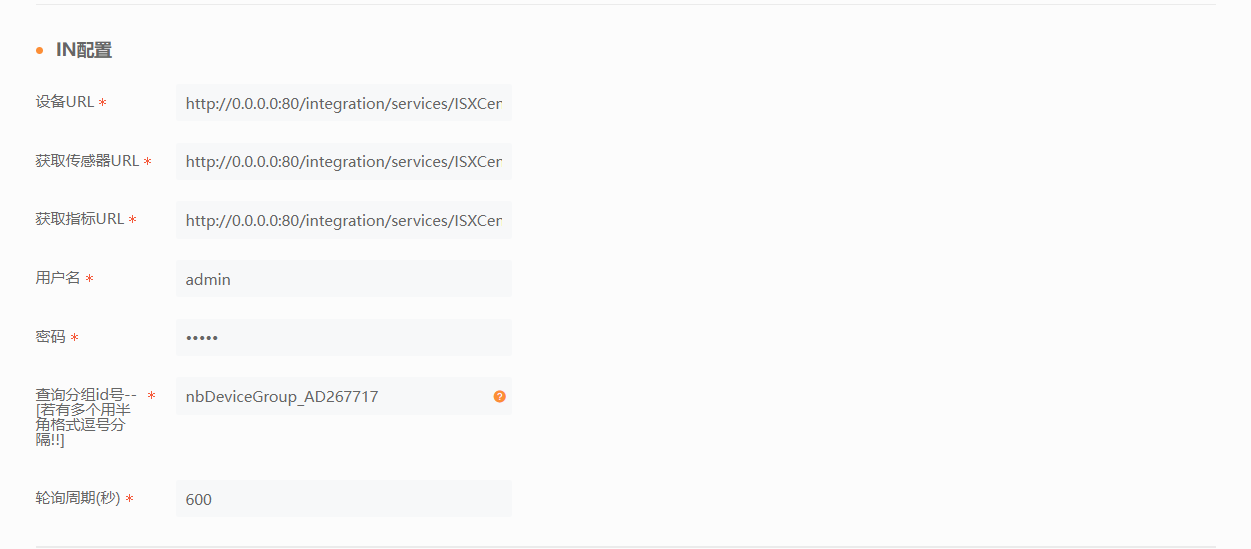

# IN配置

DIP实例配置

  • 设备URL： 请求设备信息的URL，包括ip，端口，路径
  • 获取传感器URL： 请求设备传感器信息的URL，包括ip，端口，路径
  • 获取指标URL： 请求传感器指标信息的URL，包括ip，端口，路径
  • 用户名： 请求认证所需要的用户名
  • 密码： 请求认证所需要的密码
  • 查询分组id号： 指第三方客户提供的设备分组id，一般一个机房分为一个组，可以向第三方客户获取到该编号，如果有多个组id使用半角格式的逗号隔开
  • 轮询周期(秒)： 每次主动抓取的间隔时间(施耐德性能获取方式为主动抓取)

# Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

保存DIP实例

  • 点击开始/启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入

启动DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

# 告警类的相关配置

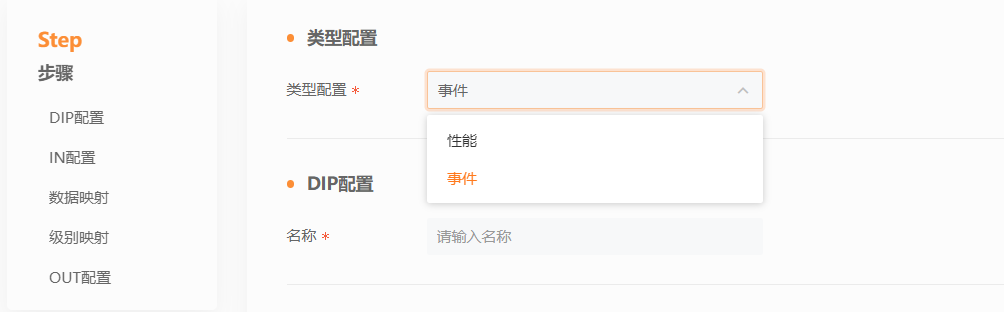

  • 类型配置选择事件

选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称： DIP实例名称

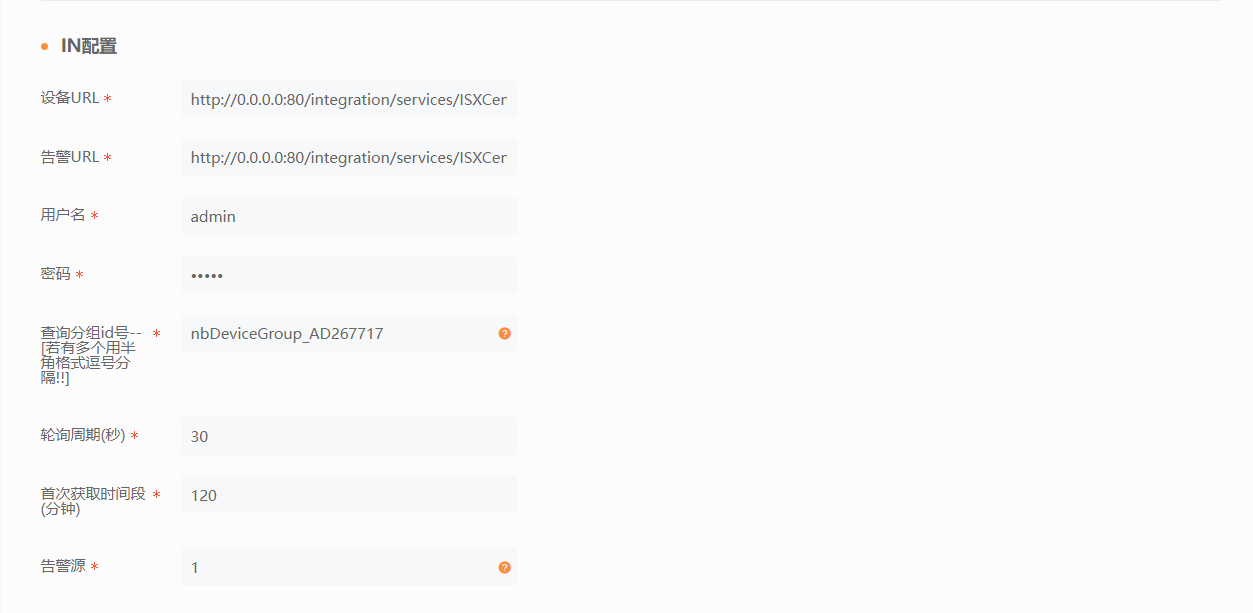

# IN配置

IN配置

  • 设备URL： 请求设备信息的URL，包括ip，端口，路径
  • 告警URL： 请求设备传感器信息的URL，包括ip，端口，路径
  • 用户名： 请求认证所需要的用户名
  • 密码： 请求认证所需要的密码
  • 查询分组id号： 指的是第三方客户提供的设备分组id，一般一个机房分为一个组，可以向第三方客户获取到该编号，如果有多个组id使用半角格式的逗号隔开
  • 轮询周期(秒)： DIP实例每次主动抓取的间隔时间(施耐德告警获取方式为主动抓取)
  • 首次获取时间段(分钟)： 获取的告警数据距离当前时刻向前推多久的时间间隔(施耐德告警获取方式为主动抓取)
  • 告警源： 指在EMV中定义的告警源，项目中通常要对接多个系统的告警，此处根据项目实际情况到EMV添加事件源获取编号

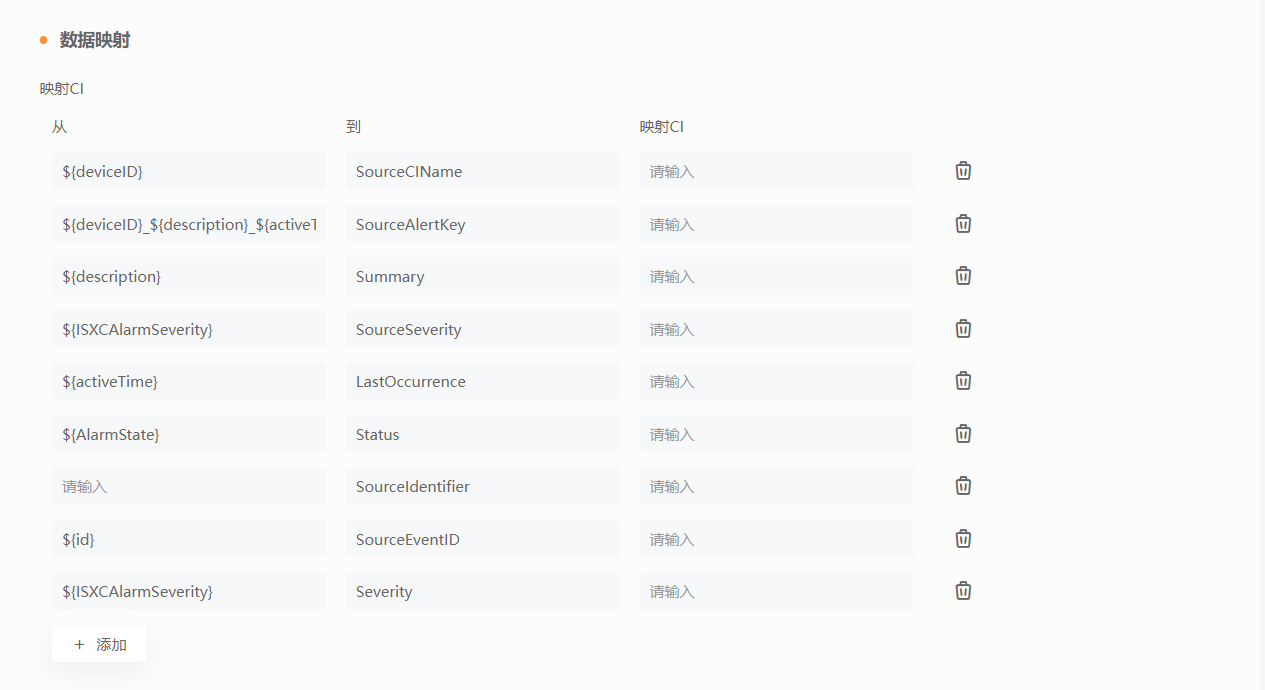

# 数据映射

数据映射

  • CI映射：
从 到 映射CI
${deviceID} SourceCIName
${deviceID}_ ${description}_${activeTime} SourceAlertKey
${ISXCAlarmSeverity} SourceSeverity
${description} Summary
${activeTime} LastOccurrence
${AlarmStatus} Status
SourceIdentifier
${id} SourceEventID
${ISXCAlarmSeverity} Severity

特别注意，认真阅读以下内容，填写错误可能导致丰富CI失败。

  • 映射CI字段是为了确定发生告警的CI的ciCode，其所在行映射CI字段列的填写方式有三种情况。
  • 1)施耐德系统中${deviceID}在对方系统中具有唯一性。若${deviceID}是CI分类中的主键，(CI分类中不一定也叫deviceID)，此时在SourceCIName这一行的映射CI字段为默认即可，会默认方式匹配CI。
  • 2)当${deviceID}在对方系统中具有唯一性，但${deviceID}不是CI分类的中的主键，此时映射CI字段一栏填写分类名。属性名(CMV中的分类及属性名，该属性与CODE对应，且能够唯一标识CI，但该属性在CMV中不一定叫deviceID)，如X86宿主机.服务器名，即按照搜索分类的指定属性查找。
  • 3)若对方系统中的告警中没有属性来表示发生告警的设备，则可以用两个或者多个属性来匹配到唯一的设备(这两个或多个属性在CI分类中必须存在)，此时需要在NOAH中使用这两个或多个属性建立规则索引，规则表达式的书写格式$(属性1)_$(属性2)_(属性…)，下划线可以用其他符号代替。在映射CI列填写rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找
  • 4)多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]其中CIPropertys=为标识，必须填，CIPropertys=后面的是匹配规则，为json格式。
    • className为CMV中CI的分类名称，可以填多个，多个分类名称之间使用英文逗号分隔,，填入具体的分类会按照填写的分类进行匹配，不填则在全部分类中进行匹配；
    • CIAttribute为匹配的CI属性是一个数组格式，如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配，2为模糊匹配，value为属性值${}是源数据中的值；
    • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${2}"}]}]。
    • 不同分类下的不同属性，如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${2}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${2}"}]}]

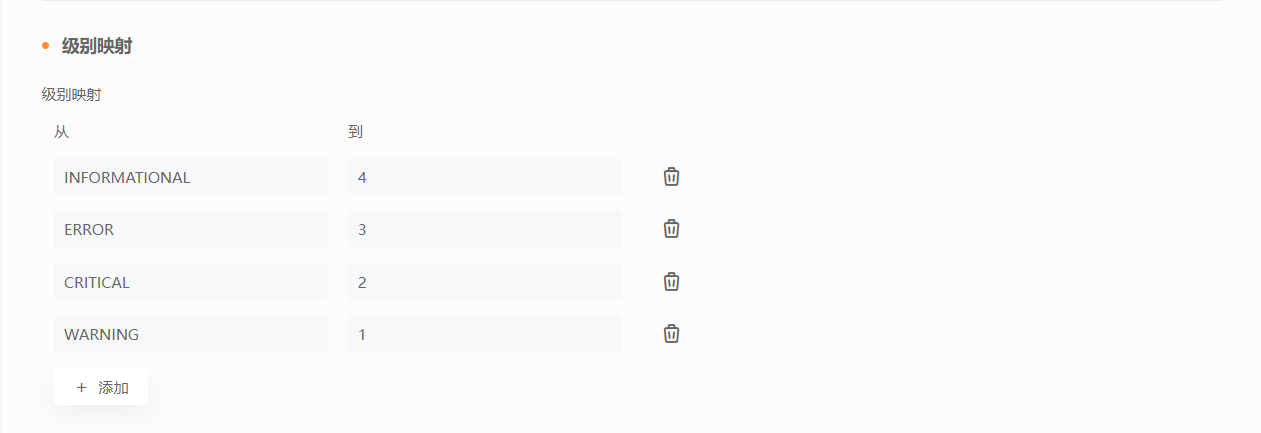

# 级别映射

级别映射

  • 从列代表第三方的告警级别等级(WARNING一般是最高级别的告警)，到列代表tarsier中的告警级别(1是最高级别)，两者的对应关系要按照告警级别一一映射，例如：

    从 到
    INFORMATIONAL 4
    ERROR 3
    CRITICAL 2
    WARNING 1

# Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

保存DIP实例

  • 点击开始/启动按钮，待启动成功之后，点击日志按钮，查看数据是否能正常接入

启动DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量
