# OPC-UA

OPC-UA

# OPC-UA 订阅读取配置

简述

OPC-UA 订阅读取DIP实例可以订阅指定测点数据，并把订阅数据输出到数据库、ES或MQ等，供各应用使用。

# DIP实例配置

  • 类型配置: 选择OPC-UA 订阅读取
  • 名称: 自定义DIP实例名称

选择DIP实例类型图

# IN配置

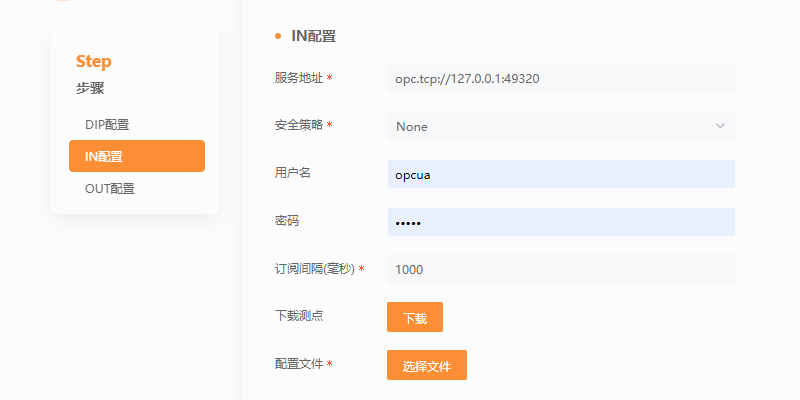

IN配置

  • 服务地址： OPC-UA服务地址 格式opc.tcp://${ip}:${port} 例如opc.tcp://127.0.0.1:49320
  • 安全策略： OPC-UA服务开放的安全策略
  • 用户名： OPC-UA服务用户名
  • 密码： OPC-UA服务密码
  • 订阅间隔(毫秒)： 采集数据的时间间隔，单位毫秒
  • 下载测点： 获取OPC-UA服务可读的测点数据，用于配置测点和设备之间的关系，不需要订阅的测点删除该行即可
    • 测点名称 OPC-UA测点名称
    • 测点路径 OPC-UA测点路径
    • 测点描述 OPC-UA测点描述
    • 设备唯一标识 OPC-UA测点对应设备名称 (需用户配置，必填)
    • 设备部件 OPC-UA测点对应设备部件名称 (需用户配置，非必填)
    • 指标名称 OPC-UA测点对应指标名称 (需用户配置，必填)
    • 单位 OPC-UA测点值的单位 (需用户配置，非必填)
    • 测点值转换 OPC-UA测点值转换功能，支持数值类型.单个数值类型使用用例: value * 1000 / 10
    • 测点值 OPC-UA测点值
    • 数据类型 OPC-UA测点数据类型
    • 数据质量 OPC-UA获取测点是否成功
  • 配置文件： 上传配置好的的测点数据

# Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

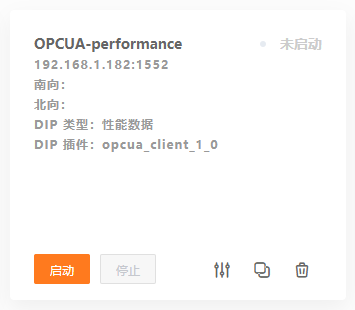

    新建DIP实例

    • 点击开始/启动按钮。

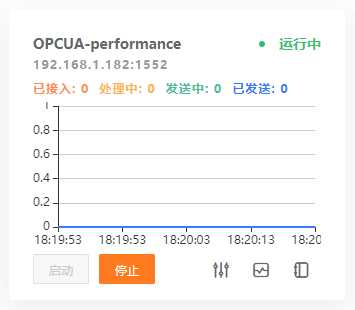

    启动DIP实例

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

    • 待启动成功之后，点击日志按钮，查看数据是否能正常接入。

# OPC-UA-Http 控制写入配置

简述

OPC-UA-Http 控制写入DIP实例可以创建一个HTTP应用服务用于接收标准的性能数据，并写入到OPC服务中。

# DIP实例配置

  • 类型配置: 选择OPC-UA-Http 控制写入
  • 名称: 自定义DIP实例名称

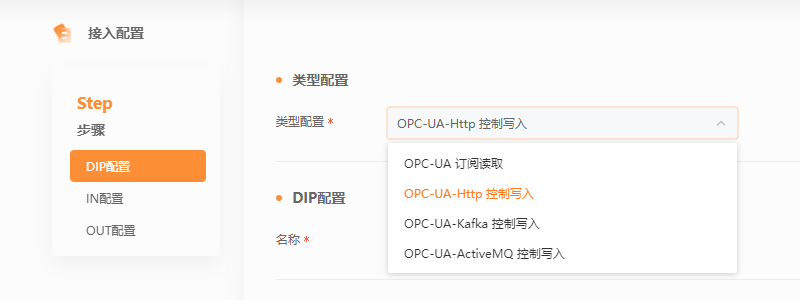

选择DIP实例类型图

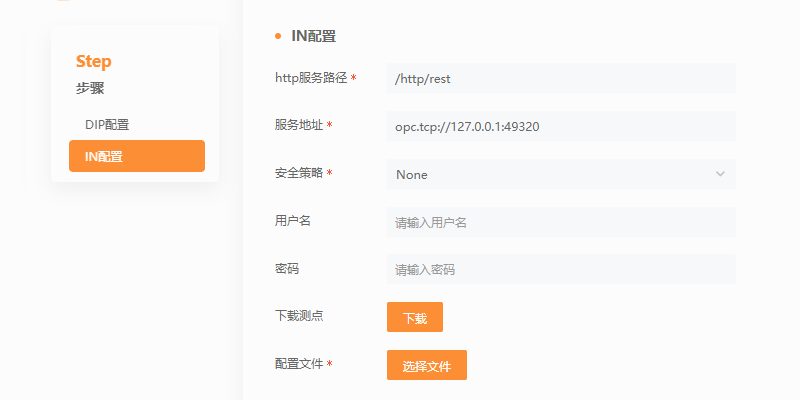

# IN配置

IN配置

  • http服务路径： http发布服务的路径。默认路径是/http/rest，可自定义。例如：/http/rest/ibm/event
  • 服务地址： OPC-UA服务地址 格式opc.tcp://${ip}:${port} 例如opc.tcp://127.0.0.1:49320
  • 安全策略： OPC-UA服务开放的安全策略
  • 用户名： OPC-UA服务用户名
  • 密码： OPC-UA服务密码
  • 下载测点： 获取OPC-UA服务可读的测点数据，用于配置测点和设备之间的关系，不需要订阅的测点删除该行即可
    • 测点名称 OPC-UA测点名称
    • 测点路径 OPC-UA测点路径
    • 测点描述 OPC-UA测点描述
    • 设备唯一标识 OPC-UA测点对应设备名称 (需用户配置，必填)
    • 设备部件 OPC-UA测点对应设备部件名称 (需用户配置，非必填)
    • 指标名称 OPC-UA测点对应指标名称 (需用户配置，必填)
    • 单位 OPC-UA测点值的单位 (需用户配置，非必填)
    • 测点值转换 OPC-UA测点值转换功能，支持数值类型.单个数值类型使用用例: value * 1000 / 10
    • 测点值 OPC-UA测点值
    • 数据类型 OPC-UA测点数据类型
    • 数据质量 OPC-UA获取测点是否成功
  • 配置文件： 上传配置好的的测点数据

# DIP实例的保存与启动

  • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

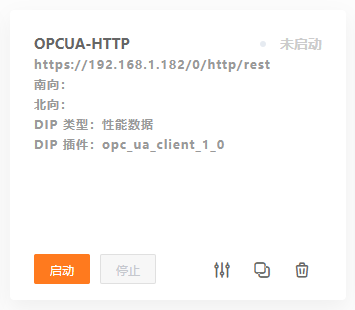

新建DIP实例

  • 点击开始/启动按钮。

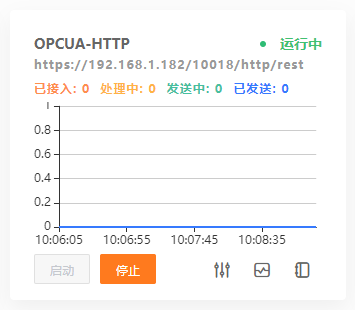

启动DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

  • 待启动成功之后，点击日志按钮，查看数据是否能正常接入。

# DIP实例数据推送

# 请求方式

POST

# 请求头

Content-Type : application/json

# 数据样例

[
    {
        "ciCode":"P211-E1-01",
        "instance":"cpu0",
        "metric":"CPU使用率",
        "value":"50"
    }
]
1
2
3
4
5
6
7
8

性能数据属性说明：

参数名 必选/可选 参数类型 参数说明
ciCode 必选 String 设备唯一标识
instance 可选 String 设备部件，若无则填英文字符下划线，"_"
metric 必选 String 指标名称
value 必选 String 测点值

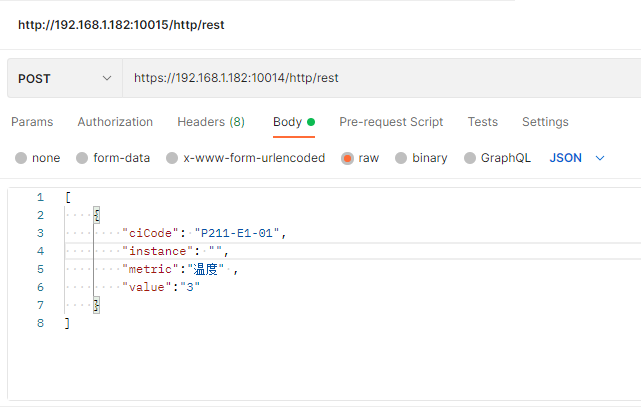

# 示例

写入数据

# OPC-UA-Kafka 控制写入配置

简述

OPC-UA-Kafka 控制写入DIP实例可以订阅Kafka指定的Topic接收标准的性能数据，并写入到OPC服务中。

# DIP实例配置

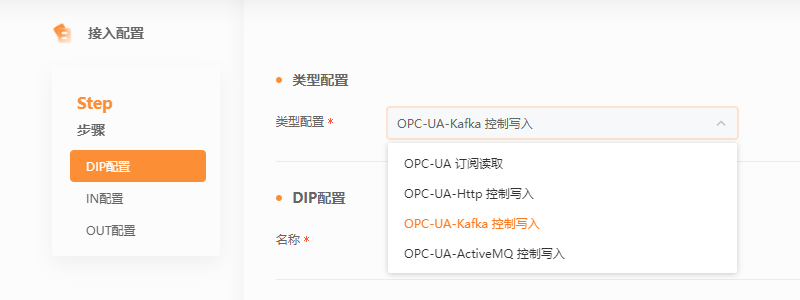

  • 类型配置: 选择OPC-UA-Kafka 控制写入
  • 名称: 自定义DIP实例名称

选择DIP实例类型图

# IN配置

IN配置

  • Kafka 服务地址： Kafka服务地址 格式${ip}:${port},${ip}:${port},${ip}:${port} 例如192.168.1.1:9092,192.168.1.2:9092
  • Kafka 主题名称： Kafka订阅主题名称
  • Kafka 分组ID： Kafka消费者分组ID
  • Kafka 超时时间(毫秒)： Kafka消费者拉取数据超时时间，单位毫秒
  • 服务地址： OPC-UA服务地址 格式opc.tcp://${ip}:${port} 例如opc.tcp://127.0.0.1:49320
  • 安全策略： OPC-UA服务开放的安全策略
  • 用户名： OPC-UA服务用户名
  • 密码： OPC-UA服务密码
  • 下载测点： 获取OPC-UA服务可读的测点数据，用于配置测点和设备之间的关系，不需要订阅的测点删除该行即可
    • 测点名称 OPC-UA测点名称
    • 测点路径 OPC-UA测点路径
    • 测点描述 OPC-UA测点描述
    • 设备唯一标识 OPC-UA测点对应设备名称 (需用户配置，必填)
    • 设备部件 OPC-UA测点对应设备部件名称 (需用户配置，非必填)
    • 指标名称 OPC-UA测点对应指标名称 (需用户配置，必填)
    • 单位 OPC-UA测点值的单位 (需用户配置，非必填)
    • 测点值转换 OPC-UA测点值转换功能，支持数值类型.单个数值类型使用用例: value * 1000 / 10
    • 测点值 OPC-UA测点值
    • 数据类型 OPC-UA测点数据类型
    • 数据质量 OPC-UA获取测点是否成功
  • 配置文件： 上传配置好的的测点数据

# DIP实例的保存与启动

  • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

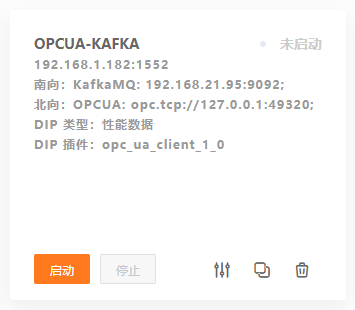

新建DIP实例

  • 点击开始/启动按钮。

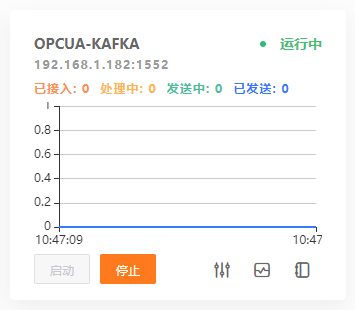

启动DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

  • 待启动成功之后，点击日志按钮，查看数据是否能正常接入。

# DIP实例数据推送

# 数据样例

[
    {
        "ciCode":"P211-E1-01",
        "instance":"cpu0",
        "metric":"CPU使用率",
        "value":"50"
    }
]
1
2
3
4
5
6
7
8

性能数据属性说明：

参数名 必选/可选 参数类型 参数说明
ciCode 必选 String 设备唯一标识
instance 可选 String 设备部件，若无则填英文字符下划线，"_"
metric 必选 String 指标名称
value 必选 String 测点值

# 示例

写入数据

# OPC-UA-ActiveMQ 控制写入配置

简述

OPC-UA-ActiveMQ 控制写入DIP实例可以订阅ActiveMQ指定的队列接收标准的性能数据，并写入到OPC服务中。

# DIP实例配置

  • 类型配置: 选择OPC-UA-ActiveMQ 控制写入
  • 名称: 自定义DIP实例名称

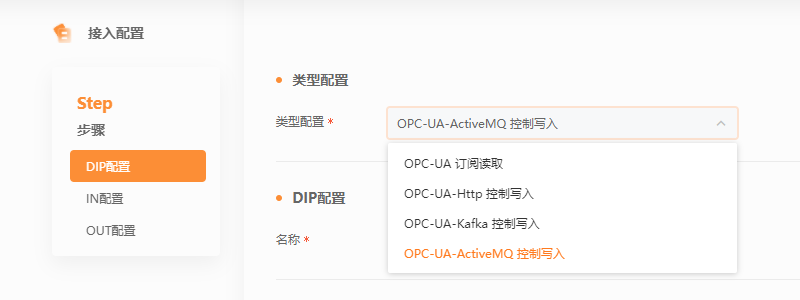

选择DIP实例类型图

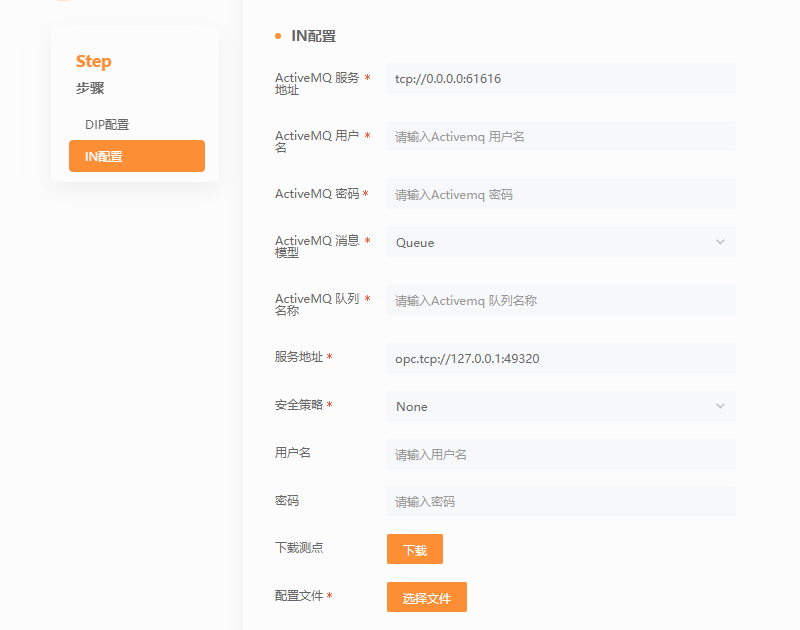

# IN配置

IN配置

  • ActiveMQ 服务地址： ActiveMQ服务地址 格式tcp://${ip}:${port} 例如tcp://192.168.1.1:61616
  • ActiveMQ 用户名： ActiveMQ服务用户名
  • ActiveMQ 密码： ActiveMQ服务密码
  • ActiveMQ 消息模型： 消息传递模式，Queue点对点和Topic广播
  • ActiveMQ 队列名称： 消息队列名称
  • 服务地址： OPC-UA服务地址 格式opc.tcp://${ip}:${port} 例如opc.tcp://127.0.0.1:49320
  • 安全策略： OPC-UA服务开放的安全策略
  • 用户名： OPC-UA服务用户名
  • 密码： OPC-UA服务密码
  • 下载测点： 获取OPC-UA服务可读的测点数据，用于配置测点和设备之间的关系，不需要订阅的测点删除该行即可
    • 测点名称 OPC-UA测点名称
    • 测点路径 OPC-UA测点路径
    • 测点描述 OPC-UA测点描述
    • 设备唯一标识 OPC-UA测点对应设备名称 (需用户配置，必填)
    • 设备部件 OPC-UA测点对应设备部件名称 (需用户配置，非必填)
    • 指标名称 OPC-UA测点对应指标名称 (需用户配置，必填)
    • 单位 OPC-UA测点值的单位 (需用户配置，非必填)
    • 测点值转换 OPC-UA测点值转换功能，支持数值类型.单个数值类型使用用例: value * 1000 / 10
    • 测点值 OPC-UA测点值
    • 数据类型 OPC-UA测点数据类型
    • 数据质量 OPC-UA获取测点是否成功
  • 配置文件： 上传配置好的的测点数据

# DIP实例的保存与启动

  • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

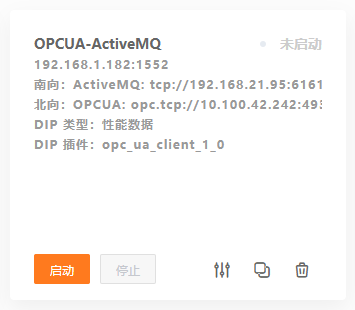

新建DIP实例

  • 点击开始/启动按钮。

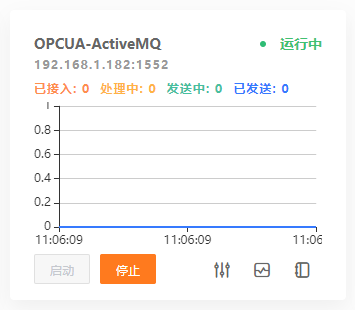

启动DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

  • 待启动成功之后，点击日志按钮，查看数据是否能正常接入。

# DIP实例数据推送

# 数据样例

[
    {
        "ciCode":"P211-E1-01",
        "instance":"cpu0",
        "metric":"CPU使用率",
        "value":"50"
    }
]
1
2
3
4
5
6
7
8

性能数据属性说明：

参数名 必选/可选 参数类型 参数说明
ciCode 必选 String 设备唯一标识
instance 可选 String 设备部件，若无则填英文字符下划线，"_"
metric 必选 String 指标名称
value 必选 String 测点值

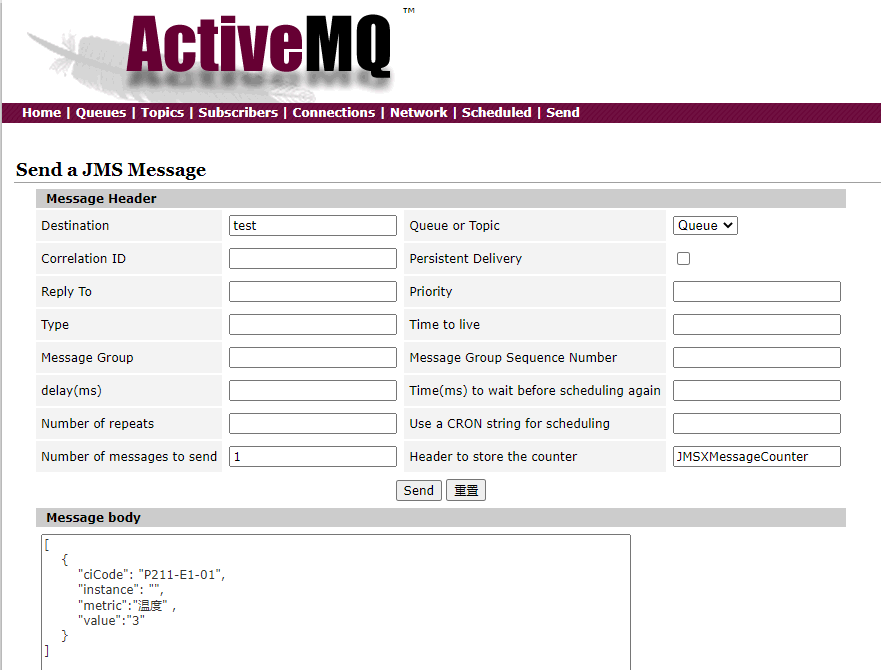

# 示例

写入数据
