森数据DIX说明文档

# iManagerNetEco

简述

iManagerNetEco 是一款对接华为iManagerNetEco监控系统性能和告警数据的开箱即用的DIP实例

NetEco数据集成

# 告警DIP实例配置

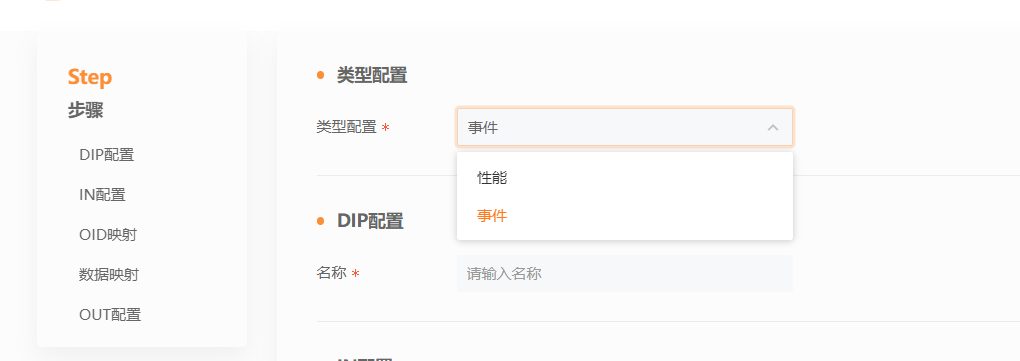

  • 类型配置选择事件

    选择DIP实例类型图

# DIP实例配置

DIP实例配置

  • 名称： 自定义

# IN配置

DIP实例配置

  • IP： DIP实例所在宿主机的IP地址
  • 端口： DIP实例所在服务器的一个端口，可自定义，默认162
  • 协议(udp/tcp)： 任选其一
  • 字符集： 默认utf-8
  • 告警源： 指在EMV中定义的告警源，项目中通常要对接多个系统的告警，此处根据项目实际情况到EMV添加事件源获取编号

# OID映射

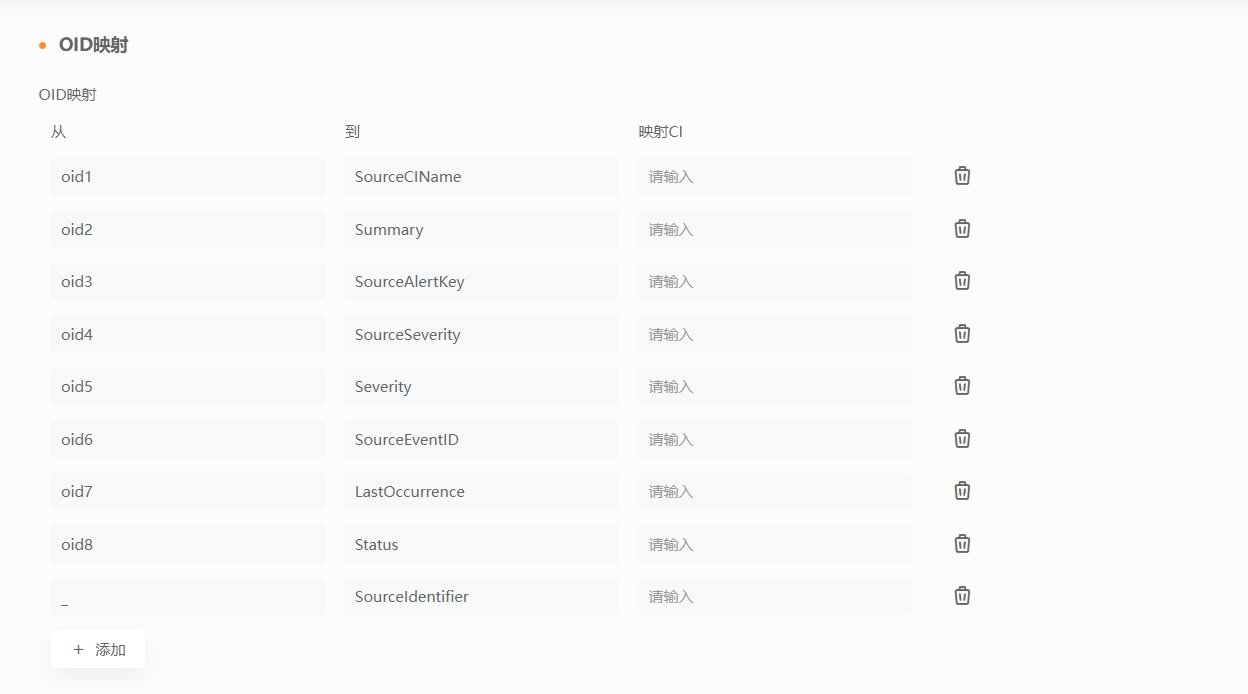

DIP实例配置

从代表告警oid，到代表oid对应的字段。
注意：到的下方不用修改，使oid和字段一一对应即可。oid的填写样例：${2011.2.15.2.4.3.3.7.0}

从 到 映射CI
oid1 SourceCIName
oid2 Summary
oid3 SourceAlertKey
oid4 SourceSeverity
oid5 Severity
oid6 SourceEventID
oid7 LastOccurrence
oid7 Status
_ SourceIdentifier

备注1

SourceCIName

  • CI映射是为了告警挂载，将对方系统的告警匹配到发生该告警的设备(tarsier系统中的设备)上，此属性值有四种填写方式：
    • ${oid}在对方系统中具有唯一性，且${oid}是CI分类中的主键。此处不填任何内容，会默认按照主键查找。
    • ${oid}在对方系统中具有唯一性，但${oid}不是CI分类中的主键.此时填写分类名.属性名(CMV中的分类及属性名，该属性必须能够唯一标识CI)。如：X86宿主机.主机名，即按照搜索分类的指定属性查找。
    • 对方系统的告警中没有属性来标识发生告警的设备，则可以用两个或多个属性来匹配到唯一的设备(这两个或多个属性在CI分类中必须存在)，此时需要在NOAH中使用这两个或多个属性建立规则索引.规则表达式的书写格式：$(属性1)_$(属性2)，下划线可以用其他符号代替。在映射CI列填写rulecode=索引名称，此时按照按照在NOAH中建立的规则索引查找，5.5版本后推荐使用下面的多分类多属性匹配。
    • 多分类多属性匹配。如：CIPropertys=[{"className":"ghws,ghw1","CIAttribute":[{"name":"id","opType": "1","value": "${oid}"}]}]其中CIPropertys=为标识(必填)，CIPropertys=为匹配规则(JSON格式).
  • className为CMV中CI的分类名称，可以填多个.多个分类名称之间使用英文逗号分隔","，填入具体的分类会按照填写的分类进行匹配.不填则在全部分类中进行匹配.
  • CIAttribute为匹配的CI属性是一个数组格式.如果多属性匹配可配置多个属性的规则，name为属性名称，opType匹配的方式，1为精确匹配，2为模糊匹配，value为属性值，${}是源数据中的值.
  • 不同分类或全部分类下的相同属性匹配：如CIPropertys=[{"className":"","CIAttribute":[{"name":"id","opType": "1","value": "${oid}"}]}]
  • 不同分类下的不同属性。如CIPropertys=[{"className":"服务器","CIAttribute":[{"name":"配置项编码","opType": "1","value": "${oid1}"}]},{"className":"交换机","CIAttribute":[{"name":"IP地址","opType": "1","value": "${oid2}"}]}]
  • 5)根据业务主键匹配。5.6之后版本支持（包含5.6），可根据CMDB中设置的业务主键做CI匹配。如：CMDB的A分类中设置了两个业务主键，匹配规则应这样填写hashCode=${oid1},${oid2}。其中${oid1}、${oid2}是源数据中的属性值(在这里使用${}括起来表示变量，也可以是常量如：192.168.1.1)。这两个值分别对应CMDB的A分类中的两个业务主键的值.以下是项目中常见的几种匹配机制： - 相同个数业务主键匹配.规则代码的填写如hashCode=${oid1},${oid2}或者hashCode=${oid}；只有一个业务主键时填写如后者，多个业务主键时填写如前者，多个属性值之间用英文的逗号","分隔。 - 不同个数业务主键匹配。规则代码的填写如hashCode=${oid1},${oid2}||${oid3}，多个规则之前用||分隔。

备注2

LastOccurrence

  • 如果时间字段LastOccurrence的日期格式不是yyyy-MM-dd HH:mm:ss，需要转换日期格式，转换方法如下：
  • 在从一栏的填写方式有三种情况：
    • 对方是13位时间戳即毫秒数，格式dateformat(${对方告警中代表最后发生时间的oid})。
    • 对方是10位时间戳即秒数的时候首先要相应的补充000即调整为13位时间戳，格式dateformat({对方告警中代表最后发生时间的字段oid}000)。
    • 对方是日期格式的时候，需要再加一个参数即指定当前对方时间的格式是什么，格式dateformat(${对方告警中代表最后发生时间的字段oid},对方的时间式)，例如：dateformat(${对方的时间},yyyy/MM/dd HH:mm:ss)。

# 数据映射

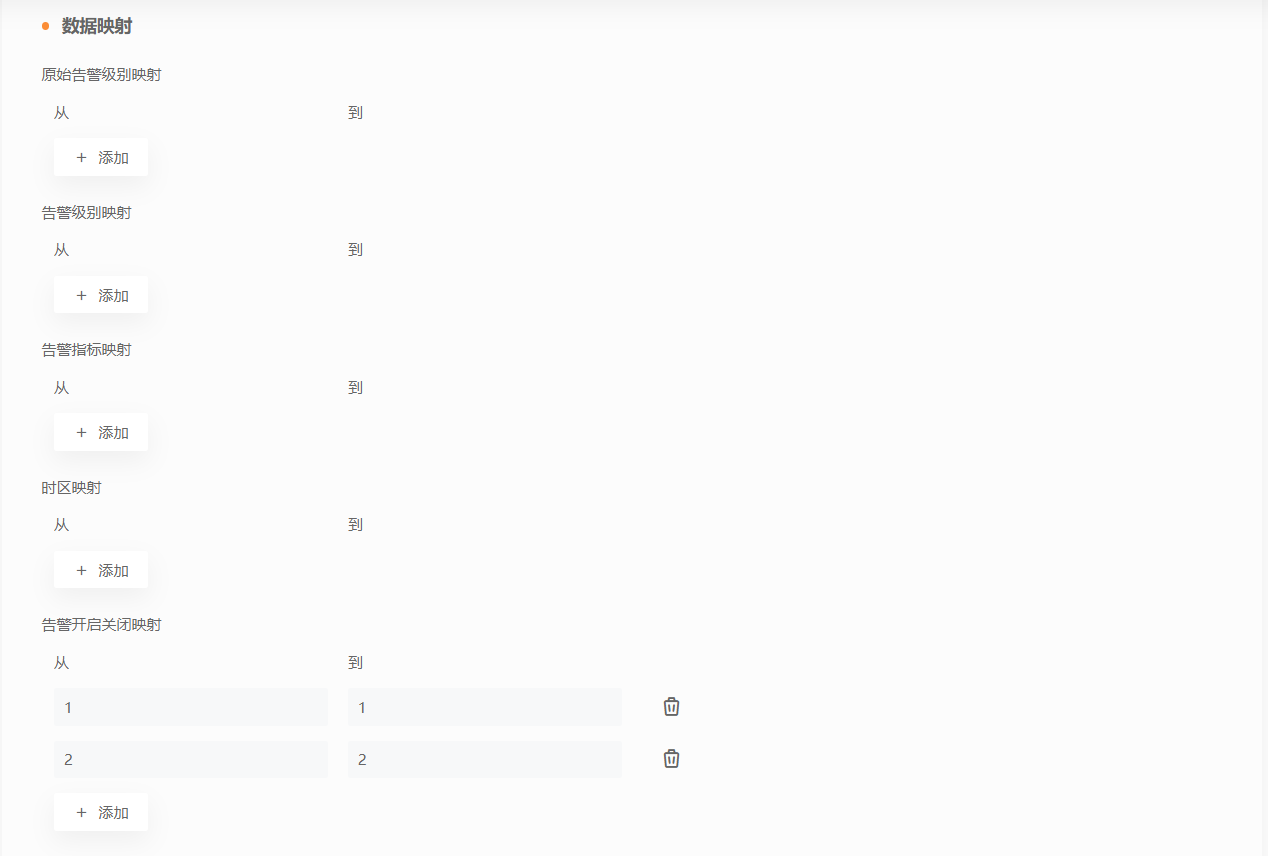

DIP实例配置

  • 原始告警级别映射(非必填字段)

    从代表原始告警级别，到代表映射的告警

    从 到
    1 紧急
    2 重要
    3 次要
    4 提示
    5 不明确

  • 告警级别映射

    从代表原始告警级别，到代表tarsier中的告警级别(1为最高级别告警)，两者的对应关系要按照级别一一映射对应

    从 到
    1 1
    2 2
    3 3
    4 4
    5 4

  • 告警指标映射(非必填字段)

    从代表原始告警指标，到代表映射的告警指标

    从 到
    1 通信告警
    2 设备告警
    3 处理错误告警
    4 业务质量告警
    5 环境告警
    6 完整性告警
    7 操作告警
    8 物理资源告警
    9 安全告警
    10 时间域告警
    11 属性值改变告警
    12 对象创建告警
    13 对象删除告警
    14 关系改变告警
    15 状态改变告警
    16 路由改变告警
    17 保护倒换告警
    18 越限告警
    19 文件传输状态告警
    20 备份状态告警
    21 心跳告警

  • 时区映射：根据实际情况填写即可

  • 告警开启关闭映射

    从代表原始告警的开启或关闭值，到代表tarsier告警的开启或关闭。

    说明

    在tarsier告警系统中：1表示开启告警；2表示关闭告警

    从 到
    1 2
    2 1

# Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

保存DIP实例

  • 点击开始/启动按钮。

保存DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

待启动成功之后，点击日志按钮，查看数据是否能正常接入

# 性能DIP实例配置

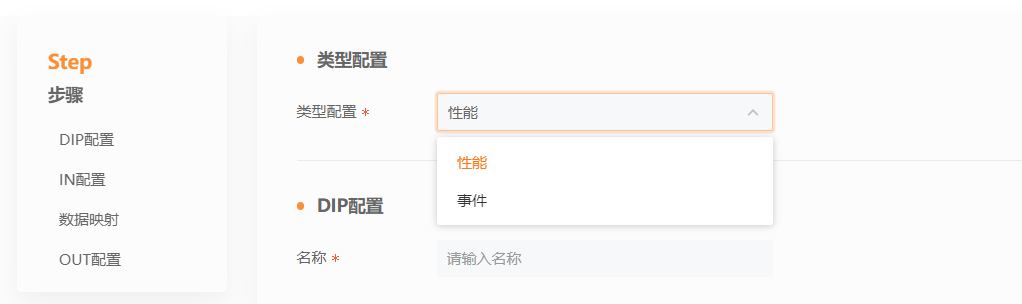

  • 类型配置选择性能

选择DIP实例类型图

# DIP实例配置

DIP实例配置

名称: DIP实例名称

# IN配置

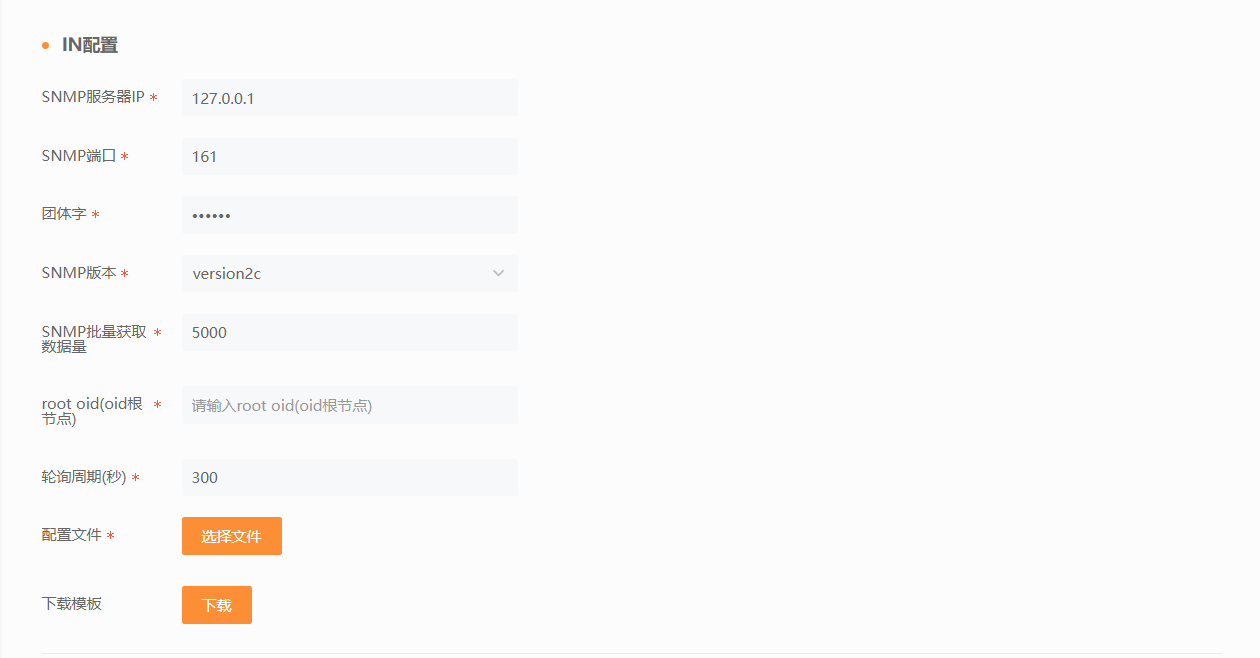

IN配置

  • SNMP服务器IP： 第三方厂商部署NetEco SNMP服务端获取OID数据的主机IP
  • SNMP端口： 第三方厂商部署NetEco SNMP服务端获取OID数据的端口
  • 团体字： 第三方厂商部署NetEco SNMP服务端获取OID数据的团体字
  • SNMP版本： 第三方厂商部署NetEco SNMP服务端获取OID数据的snmp版本，选择其中一个snmp版本即可
  • SNMP批量获取数据量： 根据具体设备拥有的指标数×设备数，所有设备相乘结果值累加即为批量获取数据量
  • root oid(oid根节点)： 设备指标根节点oid，通过mib工具查找设备指标的根节点oid
  • 轮询周期(秒)： DIP实例采集性能数据的周期

# OID配置

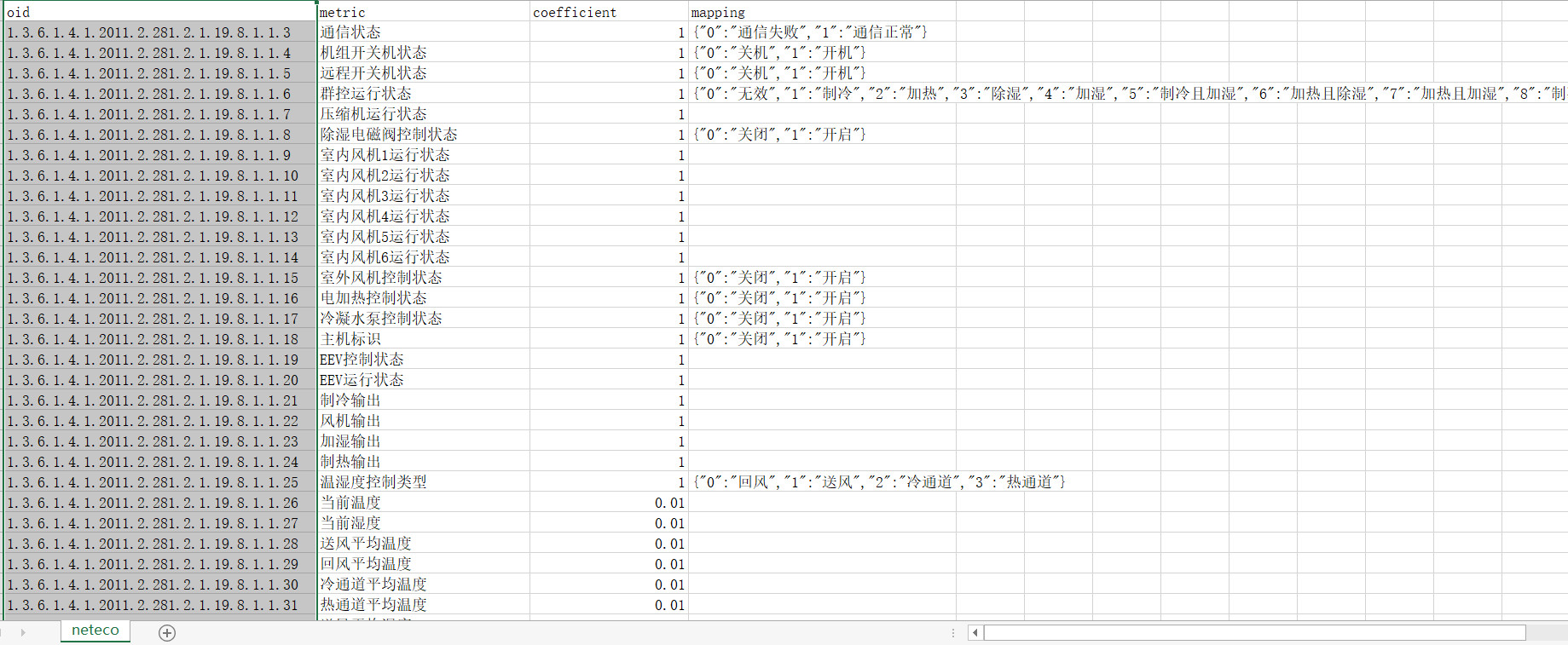

  • 配置文件：通过Excel配置性能指标oid相关属性，oid根据snmp服务的mib库查找，其中Excel列标题和sheet名称如下图所示(Excel列标题解释 oid：指标对应的oid；metric：此oid对应指标的中文或者英文名称；coefficient：此oid对应值的比例系数；mapping：真实值的映射关系，根据NetEco SNMP接口用户指南填写，为json数据，若无则不用填写。示例：{"0":"通信失败","1":"通信正常"}

OID配置

# 数据映射

数据映射

 - 映射CI：映射CI是为了将NetEco的性能数据匹配到设备(tarsier系统中的)上。此属性只有2种值

   - 为空(即不写任何字符)：适用于cicode为设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取

   - `CI分类名.属性名`的方式填写：即代表性能所属设备的属性在tarsier系统中对应的`CI分类`和`属性名`，`属性名`具体值是设备的信息索引值，设备的信息索引值通过mib工具根据信息索引oid获取

# Out配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

保存DIP实例

  • 点击开始/启动按钮。

保存DIP实例

名词解释

已接入：当前数据接口接入到的总数据量
处理中：当前数据接口正在进行处理的数据量
发送中：当前数据接口正在向外部发送的数据量
已发送：当前数据接口发送到外部的总数据量

待启动成功之后，点击日志按钮，查看数据是否能正常接入
