森数据DIX说明文档

# Nagios

简述

Nagios 是一款对接nagios动环监控系统性能和告警数据的开箱即用的DIP实例

ngios数据集成

# 告警DIP实例配置

  • 在类型配置处选择事件

选择DIP实例类型图

# DIP实例配置

名称配置

  • 名称： DIP实例名称

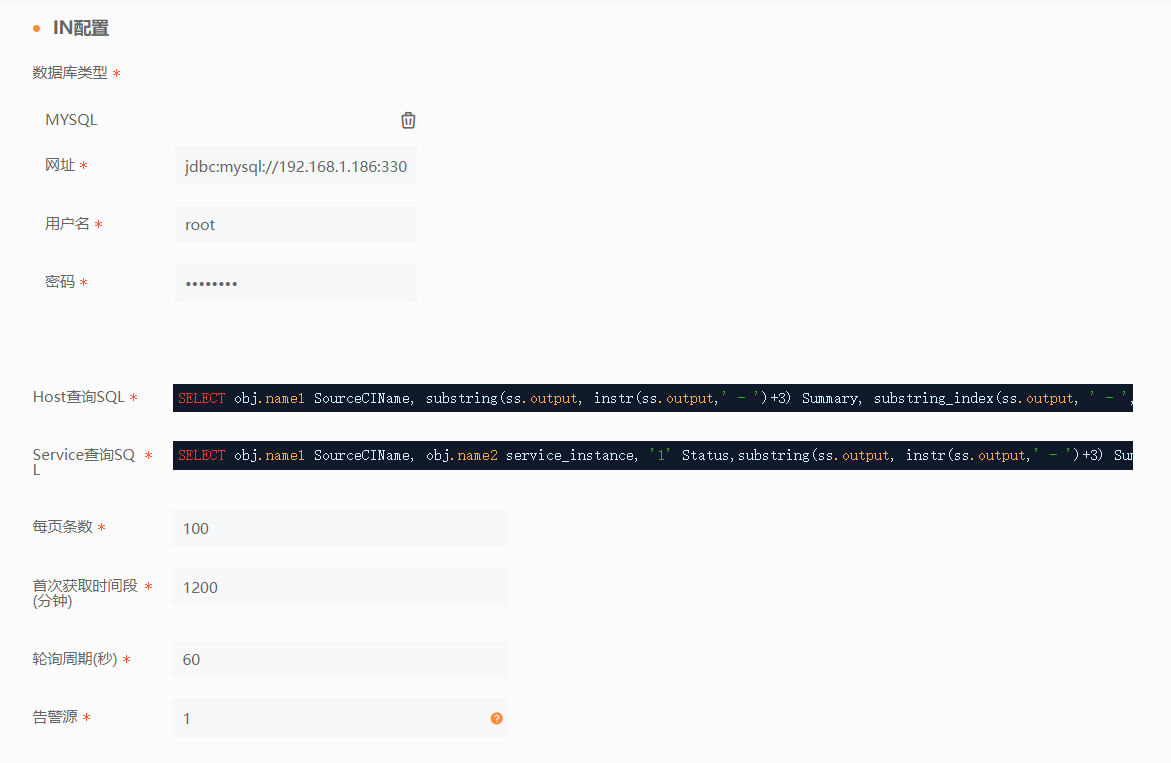

# IN配置

告警IN配置

  • URL： 根据右上角的选择，自动生成(目前只支持Mysql)
  • 用户名： 连接数据库的用户名
  • 密码： 连接数据库的密码
  • Host查询SQL： 查询Host告警数据时的sql语句(默认无需更改)
  • Service查询SQL： 查询Service告警数据时的sql语句(默认无需更改)
  • 每页条数： 分页查询时，每页显示的条数
  • 首次获取时间端(分钟)： 距离现在多久前的告警
  • 轮询周期(秒)： 隔多久查询一次

特别注意： 上面两个SQL查询出来的字段必须满足告警规则中的命名(也就是查询出来的数据需另起别名来对应我方的告警字段)。如下面的一条sql语句

select serialNo SourceCIName，evId SourceEventID from table
1

告警标准字段：

"SourceCIName" : "对应我方CI",
"SourceAlertKey" : "告警唯一标识",
"Summary" : "告警信息描述",
"SourceEventID" : "告警时间的ID标识",
"SourceSeverity" : "告警原始等级",
"Severity" : "告警等级",
"Status" : "告警状态值(1/2)",
"SourceIdentifier" : "告警识别标识",
"LastOccurrence" : "告警时间(yyyy-MM-dd HH:mm:ss)"
1
2
3
4
5
6
7
8
9

数据映射 (数据映射的目的：将第三方的数据与我方的数据进行匹配)

  • CI映射：
从 到
${Summary} Summary
${SourceCIName}_${SourceEventID} SourceAlertKey
${Severity} SourceSeverity
${SourceEventID} SourceEventID
${Severity} Severity
${LastOccurrence} LastOccurrence
SourceIdentifier
${SourceCIName} SourceCIName
${Status} Status

告警级别映射

  • 从代表的是第三方厂商的告警级别等级，到代表的是tarsier中的告警级别(1是最高级别)，两者的对应关系按照级别一一映射填写，例如：
从 到
WARNING 1
CRITICAL 1
UNKOWN 2
PENDING 4
WARN 1
CRIT 1
PEND 4

**告警源：**指在EMV中定义的告警源，项目中通常要对接多个系统的告警，此处根据项目实际情况到EMV添加事件源获取编号。

点击下一步，开始Out配置

# Out配置

告警的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

    新建DIP实例

    • 点击开始/启动按钮。

    新建DIP实例

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

    待启动成功之后，点击日志按钮，查看数据是否能正常接入

  • 注： 当待处理或待发送的数据量比较大时，可以适当调整DIP实例的轮询周期

# 性能DIP实例配置

  • 在类型配置处选择性能

选择DIP实例类型图

# DIP实例配置

名称配置

  • 名称： DIP实例名称

# IN配置

性能IN配置

  • URL： 根据右上角的选择，自动生成
  • 用户名： 连接数据库的用户名
  • 密码： 连接数据库的密码
  • Host查询SQL： 查询Host性能数据时的sql语句(默认无需更改)
  • Service查询SQL： 查询Service性能数据时的sql语句(默认无需更改)
  • 每页条数： 分页查询时，每页显示的条数
  • 首次获取时间端(分钟)： 距离现在多久前的性能
  • 轮询周期(秒)： 隔多久查询一次

特别注意： 上面两个SQL查询出来的字段需映射成森数据DIX性能的一些指标名($kpi1和$val1指标名和指标值要一一对应)，例如：

select serialNo ciCode, inst instance, 指标名1 $kpi1,指标值1 $val1, 指标名2 $kpi2,指标值2 $val2, time from table
1

性能标准字段：

"ciCode" : "对应我方CI",
"instance" : "实例",
"$kpi1" : "指标名",
"$val1" : "指标值",
"time" : "时间(13位时间戳)"
1
2
3
4
5

# OUT配置

性能的发送方式选择：点击添加，选择对应的发送方式将数据进行发送

输出方式选择


  • MYSQL

选择此项会将数据保存至mysql库，配置项如下：

MysqlOut

配置项名称 配置项描述 示例
URL（必填项） 数据库地址 jdbc:mysql://0.0.0.0:3306/db_vmdb?useUnicode=true&characterEncoding=UTF-8&serverTimezone=GMT%2b8
用户名（必填项） 数据库用户名 username
密码（必填项） 数据库密码 password
是否保存历史数据（必填项） 默认为是，保存历史数据 是

  • ES

选择此项会将数据保存至ES库，配置项如下：

EsOut

配置项名称 配置项描述 示例
ES请求地址（必填项） 数据库地址 0.0.0.0:9200
用户名 数据库用户名 username
密码 数据库密码 password
ES性能数据保留天数（必填项） 默认为7，保存7天内的性能数据 7
数据域 ThingJS-X数据域ID （可选）

  • ACTIVEMQ

选择此项会将数据发送至ActiveMQ，配置项如下：

ActivemqOut

配置项名称 配置项描述 示例
URL（必填项） ActiveMQ地址 failover://(tcp://0.0.0.0:61616,tcp://0.0.0.0:61616)?randomize=false&timeout=5000&maxReconnectAttempts=-1
队列名（必填项） ActiveMQ队列名称 queue
用户名 ActiveMQ用户名 username
密码 ActiveMQ密码 password

  • RABBITMQ

选择此项会将数据发送至RabbitMQ，配置项如下：

RabbitmqOut

配置项名称 配置项描述 示例
URL（必填项） RabbitMQ地址 0.0.0.0
端口（必填项） RabbitMQ端口号 12000
用户名 RabbitMQ用户名 username
密码 RabbitMQ密码 password
RabbitMq工作模式（必填项） 共有：简单模式，订阅模式，路由模式和Topic四种模式；默认为简单模式 简单模式
RabbitMq交换机或队列名称以及路由键（必填项） 根据工作模式填写json数据 如下表所示
交换机或队列是否持久化（必填项） 默认为否，不支持持久化 否
无服务时是否自动删除队列或者交换机（必填项） 默认为否，不会自动删除队列或交换机 否
RabbitMq工作模式 对应json
简单模式 {"name":"交换机名称"}
订阅模式 {"name":"交换机名称"}
路由模式 {"name":"交换机名称","routingKey":"路由键"}
Topic模式 {"name":"交换机名称","routingKey":"路由键"}

注：此处的交换机名称和路由键按照实际情况填写


  • ROCKETMQ

选择此项会将数据发送至RocketMQ，配置项如下：

RocketmqOut

配置项名称 配置项描述 示例
请求地址（必填项） RocketMQ地址 0.0.0.0:9876;0.0.0.0:9876
生产者组别 RocketMQ生产者组别 producerGroup
消息发送主题 消息发送主题 topicA
消息标签 消息标签 tagA
超时时间 消息发送超时时间，单位为毫秒 30000
字符集 字符编码集，默认UTF-8 UTF-8
消息发送类型 分为：异步发送，单向发送，同步发送共三种；默认为异步发送 异步发送

  • KAFKA

选择此项会将数据发送至kafka，配置项如下：

KafkaOut

配置项名称 配置项描述 示例
请求地址（必填项） kafka地址 0.0.0.0:9092;0.0.0.0:9092
消息发送主题（必填项） 消息发送主题 topicA
sasl静态认证文件地址（非必填） sasl conf认证文件位置 /uinnova/dix/kafka_sasl_jaas.conf
用户名（非必填） Kafka动态认证用户名 username
密码（非必填） Kafka动态认证密码 password
密码加密算法（非必填） 对密码进行加密的算法，下拉框中二选一 SCRAM-SHA-256 或 SCRAM-SHA-512
延迟（非必填） 消息发送延迟，单位为秒 1

  • MQTT

选择此项会将数据发送至mqtt，配置项如下：

MqttOut

配置项名称 配置项描述 示例
URL（必填项） mqtt地址 tcp://127.0.0.0:1883
MQTT客户端ID（必填项） mqtt客户端ID clientID101
用户名 mqtt用户名 username
密码 mqtt密码 password
消息发送主题 消息发送主题 topicA
消息发送质量 分为：仅分发一次，至少分发一次，最多分发一次共三种；默认仅分发一次 仅分发一次
字符集 字符编码集，默认UTF-8 UTF-8

  • HTTPPOST

选择此项会将数据通过post请求发送至http服务，配置项如下：

HttppostOut

配置项名称 配置项描述 示例
http服务路径（必填项） http服务地址 http://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • HTTPSPOST

选择此项会将数据通过post请求发送至https服务，配置项如下：

HttpspostOut

配置项名称 配置项描述 示例
http服务路径（必填项） https服务地址 https://0.0.0.0:0000
请求头 填写json格式的参数 {"key":"value"}
字符集 字符编码集，默认utf-8 utf-8

  • DIP实例的保存与启动

    • 配置信息填写完成后，点击保存，成功保存后会在森数据DIX的数据集成页面看到新建的DIP实例

    新建DIP实例

    • 点击开始/启动按钮。

    新建DIP实例

    名词解释

    已接入：当前数据接口接入到的总数据量
    处理中：当前数据接口正在进行处理的数据量
    发送中：当前数据接口正在向外部发送的数据量
    已发送：当前数据接口发送到外部的总数据量

    待启动成功之后，点击日志按钮，查看数据是否能正常接入

  • 注： 当待处理或待发送的数据量比较大时，可以适当调整DIP实例的轮询周期
